Descrição

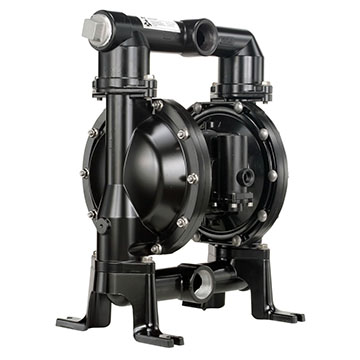

A bomba de diafragma ATEX Zona 0 ARO Série PZ é uma bomba pneumática de duplo diafragma (AODD) metálica certificada para os requisitos da ATEX Zona 0, para gases, e Zona 20, para poeiras. Aprovada por laboratório independente nos requisitos ATEX mais rigorosos, ela é indicada para aplicações de alto risco, em que o perigo pode surgir de forma inesperada. Segundo a fabricante, a ARO é o único fabricante líder global de bombas AODD com essa certificação.
A Série PZ está disponível com conexões de 1/2″ a 3″, em alumínio, ferro fundido e aço inoxidável. A TMAX Compressores é distribuidora ARO em Minas Gerais e ajuda a selecionar o tamanho, o material e os diafragmas certos para cada área classificada, de Belo Horizonte ao interior do estado.
Benefícios da bomba de diafragma ATEX Zona 0 ARO
- Certificação ATEX Zona 0 e Zona 20: atende áreas onde a atmosfera explosiva está presente de forma contínua, por longos períodos ou com frequência.
- Aprovação independente: certificação validada por laboratório independente segundo os requisitos ATEX mais rigorosos.
- Acionamento 100% pneumático: sem motor elétrico em contato com a área classificada.
- Cinco tamanhos: de 1/2″ (45 l/min) a 3″ (1041 l/min), cobrindo de pequenas transferências a grandes volumes.
- Três opções de material: alumínio, ferro fundido e aço inoxidável, conforme a compatibilidade química do fluido.
- Passagem de sólidos: aceita sólidos em suspensão de 2,4 mm (1/2″) até 9,5 mm (3″).
Especificações técnicas da Série PZ
| Parâmetro | 1/2″ PZ05 | 1″ PZ10 | 1.1/2″ PZ15 | 2″ PZ20 | 3″ PZ30 |
|---|---|---|---|---|---|
| Modelo | PZ05X-XXX-XXX-B | PZ10X-XXX-XXX | PZ15X-XXX-XXX | PZ20X-XXX-XXX-B | PZ30X-XXX-XXX-C |
| Vazão máxima | 45 l/min | 198 l/min | 466 l/min | 651 l/min | 1041 l/min |
| Pressão máxima de operação | 6,9 bar | 8,3 bar | 8,3 bar | 8,3 bar | 8,3 bar |
| Deslocamento por ciclo | 0,15 L | 0,88 L | 2,34 L | 5,3 L | 10,6 L |
| Sólidos em suspensão | 2,4 mm | 3,3 mm | 6,4 mm | 6,4 mm | 9,5 mm |
| Entrada de ar (fêmea) | 1/4 – 18 NPTF | 1/4 – 18 NPT | 1/2 – 14 NPT | 3/4 – 14 NPTF | 3/4 – 14 NPTF |
| Peso (exemplos) | 4,7 a 7,5 kg | 11,5 a 23,4 kg | 28,8 a 35,6 kg | 68 a 77,9 kg | 58,8 a 140,5 kg |
Certificação: ATEX Zona 0 (gases) e Zona 20 (poeiras). Materiais do corpo: alumínio, ferro fundido e aço inoxidável.
Zonas ATEX: onde a Série PZ se aplica
- Zona 0 / 20: atmosfera explosiva presente continuamente, por longos períodos ou com frequência.
- Zona 1 / 21: atmosfera explosiva provável ocasionalmente em operação normal, como em reparos, manutenção ou vazamentos.
- Zona 2 / 22: atmosfera explosiva improvável em operação normal e, se ocorrer, por curto período.
Aplicações
- Transferência de solventes, combustíveis e produtos químicos inflamáveis em áreas classificadas
- Indústria química, petroquímica e de tintas e vernizes
- Bases de distribuição e tancagem de combustíveis
- Processos com poeiras combustíveis (Zona 20)
- Mineração e siderurgia em Minas Gerais com atmosferas potencialmente explosivas
Produtos relacionados
- Bomba Pneumática de Diafragma EXP 1.1/2″ Metálica – ARO
- Bomba Pneumática de Diafragma EXP 2″ Metálica – ARO
- Bomba Pneumática de Diafragma com Interface Eletrônica Série PE – ARO
- Bomba Pneumática de Diafragma para Transferência de Combustível 2″ 650719-C – ARO
- Regulador de Pressão de Ar Série 3000 – ARO
Perguntas frequentes
O que é uma bomba de diafragma ATEX Zona 0?
É uma bomba pneumática de duplo diafragma certificada para operar em áreas onde a atmosfera explosiva de gases está presente de forma contínua, por longos períodos ou com frequência. A Série PZ da ARO também é certificada para Zona 20, que trata de poeiras combustíveis.
Quais tamanhos da Série PZ estão disponíveis?
A ARO oferece a Série PZ em cinco tamanhos de conexão: 1/2″, 1″, 1.1/2″, 2″ e 3″, com vazões de 45 l/min a 1041 l/min e pressão máxima de operação de até 8,3 bar.
Quais materiais posso escolher?
A bomba de diafragma ATEX Zona 0 ARO é fabricada em alumínio, ferro fundido ou aço inoxidável. A escolha depende da compatibilidade química do fluido e das condições do processo.
Qual a diferença entre ATEX Zona 0 e Zona 1?
Na Zona 0 a atmosfera explosiva é contínua ou frequente; na Zona 1 ela é provável apenas ocasionalmente, em operação normal. Equipamentos para Zona 0 atendem requisitos mais rigorosos e também podem ser usados nas Zonas 1 e 2.
A TMAX oferece suporte para a Série PZ em Minas Gerais?
Sim. A TMAX Compressores é distribuidora ARO em Minas Gerais e auxilia na seleção do modelo, no fornecimento de peças e kits de reparo e no suporte técnico para bombas de diafragma.
Solicite um orçamento
Precisa de uma bomba segura para área classificada? Fale com a equipe da TMAX Compressores e receba a indicação da bomba de diafragma ATEX Zona 0 ARO ideal para a sua aplicação.
