Descrição

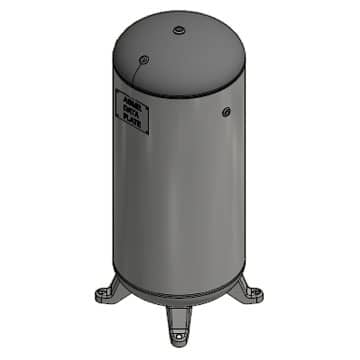

Reservatório de Ar Comprimido XGTK Gardner Denver
O reservatório de ar comprimido XGTK da Gardner Denver armazena o ar produzido pelo compressor, estabiliza a pressão da rede e ajuda a separar parte da umidade antes do tratamento. A série é oferecida em versões verticais de 30 a 5.000 galões (cerca de 113 a 18.900 litros) e horizontais de 12 a 2.560 galões (cerca de 45 a 9.690 litros), com pressão padrão de 137 a 200 psig. A TMAX Compressores, distribuidora Gardner Denver em Minas Gerais, ajuda a escolher o volume certo e entrega o reservatório integrado ao seu sistema de ar.
Benefícios do reservatório de ar comprimido XGTK
- Pressão mais estável: o volume armazenado absorve picos de consumo e evita quedas de pressão nos pontos de uso.
- Menos ciclos do compressor: com ar de reserva, o compressor alterna menos entre carga e alívio, o que reduz o consumo de energia e o desgaste.
- Vertical ou horizontal: escolha a montagem que melhor se adapta ao espaço da sua sala de compressores.
- Opções de base: pés, base, berço (saddle) ou suporte tipo grasshopper, além de placa superior normal ou estendida.
- Pintura interna: opções em pó, epóxi e acabamentos NSF e FDA, indicados para processos com exigência sanitária.
- Pintura externa: opções em pó ou epóxi.
- Entrega rápida: mais de quarenta modelos padrão ficam em estoque no fabricante. Modelos padrão fora de estoque têm prazo de cerca de quatro semanas, e projetos sob encomenda costumam sair entre 5 e 7 semanas.
Especificações técnicas
| Característica | Vertical | Horizontal |
|---|---|---|
| Volume | 30 a 5.000 galões (aprox. 113 a 18.900 L) | 12 a 2.560 galões (aprox. 45 a 9.690 L) |
| Pressão padrão | 137 a 200 psig (aprox. 9,4 a 13,8 bar) | 150 a 200 psig (aprox. 10,3 a 13,8 bar) |
| Pressões maiores | Sob consulta | Sob consulta |
| Montagem | Pés, base, placa superior ou placa superior estendida | Berço (saddle), grasshopper, placa superior ou placa superior estendida |
| Pintura interna | Pó, epóxi, NSF e FDA | |
| Pintura externa | Pó e epóxi | |
| Projetos especiais | Cotação personalizada para especificações fora do padrão | |
Fonte: Gardner Denver. Os valores em litros e bar são conversões aproximadas dos dados oficiais em galões e psig.
Aplicações
- Salas de compressores de indústrias de todos os portes
- Pulmão de ar para linhas com consumo variável ou picos de demanda
- Reservatório úmido (antes do secador) e reservatório seco (depois do tratamento)
- Processos de alimentos, bebidas e farmacêuticos, com pintura interna NSF ou FDA
- Ampliações de rede de ar comprimido e projetos novos
Monte um sistema de ar completo
O reservatório XGTK rende mais quando compressor, tratamento e drenagem são dimensionados juntos. Veja também:
- Compressor de ar parafuso ESM/VS 30-132 kW – Gardner Denver
- Secador de ar por refrigeração XGNC – Gardner Denver
- Filtros coalescentes Gardner Denver
- Dreno de condensado NA750 zero perda de ar – Gardner Denver
- Serviço de adequação à NR-13 para vasos de pressão
Perguntas frequentes
Para que serve um reservatório de ar comprimido?
Ele armazena ar para atender picos de consumo, estabiliza a pressão da rede e reduz o número de partidas e alívios do compressor. Também ajuda a separar parte do condensado antes do secador.
Qual o volume do reservatório XGTK?
Os modelos verticais vão de 30 a 5.000 galões (cerca de 113 a 18.900 litros). Os horizontais vão de 12 a 2.560 galões (cerca de 45 a 9.690 litros). A TMAX ajuda a calcular o volume ideal para a vazão do seu compressor.
Qual a pressão de trabalho do reservatório XGTK?
A pressão padrão vai de 137 a 200 psig nos verticais e de 150 a 200 psig nos horizontais. Pressões maiores podem ser fornecidas sob consulta.
O reservatório de ar precisa atender à NR-13?
No Brasil, reservatórios de ar comprimido são vasos de pressão e devem seguir a NR-13. A TMAX oferece o serviço de adequação à NR-13, incluindo a documentação e os testes exigidos.
Solicite um orçamento
Precisa de um reservatório de ar comprimido Gardner Denver em Minas Gerais? Fale com a equipe técnica da TMAX Compressores e receba o dimensionamento e a proposta para o seu sistema.
