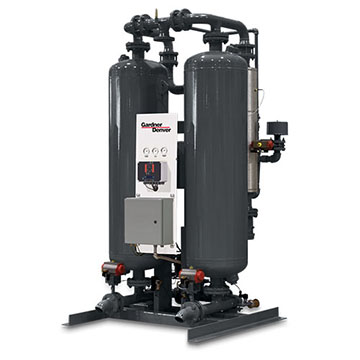

O secador de ar dessecante DHP da Gardner Denver é um secador por adsorção com aquecimento externo e purga por soprador, projetado para sistemas de ar comprimido que precisam de ar seco com baixo consumo de ar de purga. A série atende vazões de 510 a 5.440 Nm³/h (300 a 3.200 scfm), com pressão máxima de operação de 10,3 bar e temperatura máxima de entrada de 48,9 °C. A TMAX Compressores, distribuidora Gardner Denver em Minas Gerais, faz o dimensionamento, o fornecimento, a instalação e a manutenção do DHP em Belo Horizonte, Contagem, Betim e em todo o estado.
Como funciona o secador dessecante com aquecimento externo
O DHP trabalha com duas torres de dessecante. Enquanto uma torre seca o ar comprimido, a outra é regenerada por um soprador que passa ar ambiente por um aquecedor externo. Como a regeneração usa ar do ambiente aquecido, e não ar comprimido, o secador evita o desperdício de ar de purga típico dos secadores sem calor. Em projeto padrão, o DHP entrega automaticamente ponto de orvalho ISO 8573.1 Classe 2 (-40 °C) ou Classe 3 (-20 °C).
Benefícios do secador de ar dessecante DHP
- Economia de energia: aquecedor de baixa densidade de potência, que reduz o consumo e evita o envelhecimento precoce do dessecante.
- Sem perda de ar comprimido na regeneração: a purga é feita por soprador, preservando a capacidade do compressor.
- Ponto de orvalho flexível: Classe 3 (-20 °C) para proteção contra condensação no verão ou Classe 2 (-40 °C) o ano todo, com os controladores A ou B.
- Controle inteligente opcional: controlador EMS Free-Air Supercharge para reduzir ainda mais o custo operacional.
- Durabilidade: válvulas de retenção de assento macio para vedação precisa e longa vida útil.
- Construção robusta: painel elétrico NEMA 4/4X para ambientes industriais.
- Ar Classe 1: com filtros Gardner Denver FIL adequados, chega a ISO 8573.1 Classe 1 para sólidos e óleo.
Especificações técnicas da série DHP
Dados de vazão de entrada a 100 psig (6,9 bar) e 37,8 °C, conforme norma CAGI ADF 200.
| Modelo | Vazão (scfm) | Aquecedor nominal (kW) | Consumo médio (kW) | Conexão |
|---|---|---|---|---|
| DHP 300 | 300 | 4,5 | 2,00 | 1½” NPT |
| DHP 400 | 400 | 6,0 | 2,67 | 1½” NPT |
| DHP 500 | 500 | 6,0 | 3,34 | 2″ NPT |
| DHP 600 | 600 | 8,0 | 4,01 | 2″ NPT |
| DHP 750 | 750 | 10,0 | 5,01 | 3″ FLG |
| DHP 900 | 900 | 12,0 | 6,01 | 3″ FLG |
| DHP 1050 | 1.050 | 14,0 | 7,01 | 3″ FLG |
| DHP 1300 | 1.300 | 16,0 | 8,68 | 3″ FLG |
| DHP 1500 | 1.500 | 19,0 | 10,00 | 3″ FLG |
| DHP 1800 | 1.800 | 23,0 | 12,00 | 3″ FLG |
| DHP 2200 | 2.200 | 27,5 | 14,70 | 4″ FLG |
| DHP 2600 | 2.600 | 32,0 | 17,40 | 4″ FLG |
| DHP 3200 | 3.200 | 39,0 | 21,40 | 6″ FLG |
| Faixa de vazão | 510 a 5.440 Nm³/h |
| Pressão máxima de operação | 10,3 bar |
| Temperatura máxima de entrada | 48,9 °C |
| Ponto de orvalho | ISO 8573.1 Classe 2 (-40 °C) ou Classe 3 (-20 °C) |
| Tipo de regeneração | Aquecimento externo com purga por soprador |
| Painel elétrico | NEMA 4/4X |
Fonte: dados técnicos publicados pela Gardner Denver. Para pressões e temperaturas diferentes, a vazão é corrigida por fatores de capacidade; a equipe TMAX faz esse cálculo no dimensionamento.
Aplicações
- Indústria de alimentos e bebidas, onde a umidade compromete embalagens e processos.
- Indústria química, farmacêutica e de tintas.
- Mineração e siderurgia, com redes de ar expostas a variações de temperatura.
- Instrumentação e válvulas pneumáticas que exigem ar muito seco.
- Linhas de ar externas sujeitas a congelamento.
Produtos relacionados
- Secador de ar dessecante por calor de compressão DHC – Gardner Denver
- Secador de ar dessecante sem calor DGH – Gardner Denver
- Secadores dessecantes XGHBA com soprador aquecido
- Filtros para ar comprimido série FIL – Gardner Denver
- Compressor de ar parafuso ESM/VS 30-132 kW – Gardner Denver
Perguntas frequentes sobre o secador de ar dessecante DHP
Qual a diferença entre o secador DHP e um secador dessecante sem calor?
O secador sem calor regenera o dessecante com parte do próprio ar comprimido seco. O DHP regenera com ar ambiente aquecido e movido por um soprador, o que reduz a perda de ar comprimido e o custo de energia do compressor.
Qual ponto de orvalho o DHP alcança?
Em projeto padrão, o DHP entrega ponto de orvalho ISO 8573.1 Classe 2 (-40 °C) ou Classe 3 (-20 °C). Para Classe 2 durante o ano todo, é preciso escolher o controlador A ou B.
Qual a capacidade da série DHP?
A série vai de 510 a 5.440 Nm³/h (300 a 3.200 scfm), com pressão máxima de 10,3 bar e temperatura máxima de entrada de 48,9 °C. Modelos maiores são feitos sob consulta.
A TMAX faz instalação e manutenção do DHP em Minas Gerais?
Sim. A TMAX Compressores é distribuidora Gardner Denver em Minas Gerais e realiza dimensionamento, instalação, troca de dessecante e manutenção preventiva em todo o estado.
