Descrição

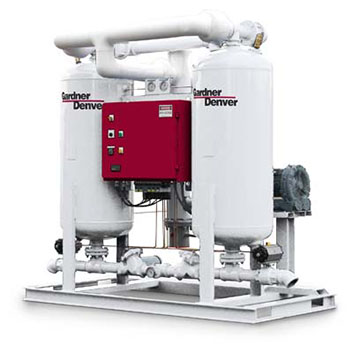

O secador de ar dessecante GBPD da Gardner Denver é um secador por adsorção com purga por soprador (blower purge) projetado para indústrias que precisam de ar comprimido com ponto de orvalho muito baixo e consumo mínimo de ar de purga. A série cobre vazões de 100 a 4.000 scfm (aproximadamente 170 a 6.800 m³/h) a 100 psig, com pressão máxima padrão de 150 psig (cerca de 10,3 bar). A TMAX Compressores, distribuidora Gardner Denver em Minas Gerais, oferece dimensionamento, instalação, partida técnica e manutenção do secador GBPD em Belo Horizonte, Contagem, Betim e em todo o estado.
Com componentes dispostos para reduzir a área ocupada e a tubulação de interligação, o GBPD tem uma das menores perdas de carga do mercado. Isso importa: a cada 2 psi de perda de carga, o compressor consome cerca de 1% a mais de potência.
Benefícios do secador de ar dessecante GBPD
- Economia de ar de purga: a regeneração é feita por soprador, com taxa de purga de 0 a 2,5%, em vez de consumir ar comprimido seco como nos secadores sem calor.
- Baixa perda de carga: a seleção de componentes e os filtros de qualidade reduzem a queda de pressão e o gasto de energia do compressor.
- Controle inteligente: controlador digital de sequência com tempos ajustáveis, que alterna entre ciclo com calor e ciclo sem calor (sistema de operação em modo triplo).
- Dewpoint Demand Control (opcional): mede o ponto de orvalho na saída da torre em operação e mantém a torre regenerada em espera enquanto o ar estiver seco, prolongando o ciclo e economizando energia.
- Construção robusta: telas de suporte do dessecante em aço inox 100% soldadas e válvulas solenoides com placas deslizantes cerâmicas, com vida típica acima de 150 milhões de ciclos.
- Garantia Gardner Denver: 5 anos para o aquecedor e 2 anos para o conjunto completo.
- Fabricação americana: projeto simples com componentes de alta qualidade.
Especificações técnicas do secador GBPD
| Característica | Valor |
|---|---|
| Tecnologia | Secador por adsorção (dessecante) com purga por soprador |
| Modelos | GBPD100 a GBPD4000 (20 modelos) |
| Vazão | 100 a 4.000 scfm a 100 psig (aprox. 170 a 6.800 m³/h) |
| Pressão máxima padrão | 150 psig (aprox. 10,3 bar) |
| Pressão máxima opcional | Até 500 psig (aprox. 34,5 bar) |
| Faixa de pressão de entrada (tabela de correção) | 70 a 150 psig |
| Ponto de orvalho opcional | Até -80 °F (aprox. -62 °C) |
| Condição de capacidade nominal | Entrada a 100 °F (37,8 °C), ambiente a 100 °F e 100 psig |
| Taxa de purga | 0 a 2,5% |
| Conexões | 1″ e 1.1/2″ NPT, 2″ e 3″ NPT, 4″ e 6″ flangeadas |
| Tensões | 230/3/60 e 460/3/60 |
| Painel elétrico | NEMA 12 padrão; opcionais NEMA 4, NEMA 4X (inox) e NEMA 7 (Classe 1, Divisão 1) |
| Válvulas de retenção | Tipo poppet em aço inox (1/2″ a 1.1/2″); tipo wafer com internos em inox (2″ e maiores) |
| Garantia | Aquecedor: 5 anos; conjunto: 2 anos |
Modelos e vazões
| Modelo | Vazão (scfm a 100 psig) | Vazão aprox. (m³/h) | Conexão |
|---|---|---|---|
| GBPD100 | 100 | 170 | 1″ NPT |
| GBPD125 | 125 | 212 | 1″ NPT |
| GBPD175 | 175 | 297 | 1.1/2″ NPT |
| GBPD250 | 250 | 425 | 1.1/2″ NPT |
| GBPD350 | 350 | 595 | 1.1/2″ NPT |
| GBPD500 | 500 | 850 | 2″ NPT |
| GBPD650 | 650 | 1.105 | 2″ NPT |
| GBPD800 | 800 | 1.359 | 3″ NPT |
| GBPD1000 | 1.000 | 1.699 | 3″ NPT |
| GBPD1250 | 1.250 | 2.124 | 3″ NPT |
| GBPD1400 | 1.400 | 2.379 | 3″ NPT |
| GBPD1600 | 1.600 | 2.718 | 4″ flange |
| GBPD1800 | 1.800 | 3.058 | 4″ flange |
| GBPD2000 | 2.000 | 3.398 | 4″ flange |
| GBPD2250 | 2.250 | 3.823 | 4″ flange |
| GBPD2500 | 2.500 | 4.248 | 6″ flange |
| GBPD2750 | 2.750 | 4.672 | 6″ flange |
| GBPD3000 | 3.000 | 5.097 | 6″ flange |
| GBPD3500 | 3.500 | 5.947 | 6″ flange |
| GBPD4000 | 4.000 | 6.796 | 6″ flange |
Dados do fabricante Gardner Denver. Os valores em m³/h são aproximados (conversão de scfm). A capacidade real deve ser corrigida conforme a temperatura de entrada, a temperatura ambiente e a pressão de operação.
Aplicações do secador dessecante com purga por soprador
- Indústria química, petroquímica e farmacêutica, que exigem ar comprimido com ponto de orvalho negativo.
- Mineração e siderurgia, com redes de ar expostas a baixas temperaturas ou longas distâncias.
- Ar de instrumentação e válvulas de controle.
- Alimentos e bebidas, embalagens e pintura industrial.
- Pré-tratamento de ar para geradores de nitrogênio.
- Áreas classificadas, com a opção de painel NEMA 7.
Produtos relacionados
- Secador de ar dessecante com purga por soprador DPB – Gardner Denver
- Secador de ar dessecante sem calor DGH – Gardner Denver
- Secador de ar dessecante com aquecimento externo DHP – Gardner Denver
- Filtro de ar comprimido Série FIL – Gardner Denver
- Compressor de ar parafuso ESM/VS 30-132 kW – Gardner Denver
Perguntas frequentes sobre o secador GBPD
Qual a diferença entre o secador GBPD e um secador dessecante sem calor?
O secador sem calor usa parte do ar comprimido seco para regenerar a torre, o que pode consumir uma parcela relevante da vazão. O GBPD regenera o dessecante com ar de um soprador, com taxa de purga de 0 a 2,5%, e por isso desperdiça muito menos ar comprimido.
Qual a vazão do secador de ar dessecante GBPD?
A série vai de 100 scfm (GBPD100) a 4.000 scfm (GBPD4000) a 100 psig, ou aproximadamente 170 a 6.800 m³/h, em 20 modelos.
Qual ponto de orvalho o GBPD pode atingir?
Com a opção de ponto de orvalho baixo, o GBPD chega a -80 °F (cerca de -62 °C). A TMAX dimensiona o equipamento conforme a classe de qualidade do ar ISO 8573-1 que a sua aplicação exige.
A TMAX faz instalação e manutenção do secador GBPD em Minas Gerais?
Sim. A TMAX Compressores é distribuidora Gardner Denver em Minas Gerais e faz dimensionamento, instalação, partida técnica, troca de dessecante e manutenção preventiva em Belo Horizonte e em todo o estado.
Solicite um orçamento
Quer saber qual modelo do secador de ar dessecante GBPD atende a sua planta? Fale com um especialista da TMAX e receba uma proposta.
