Descrição

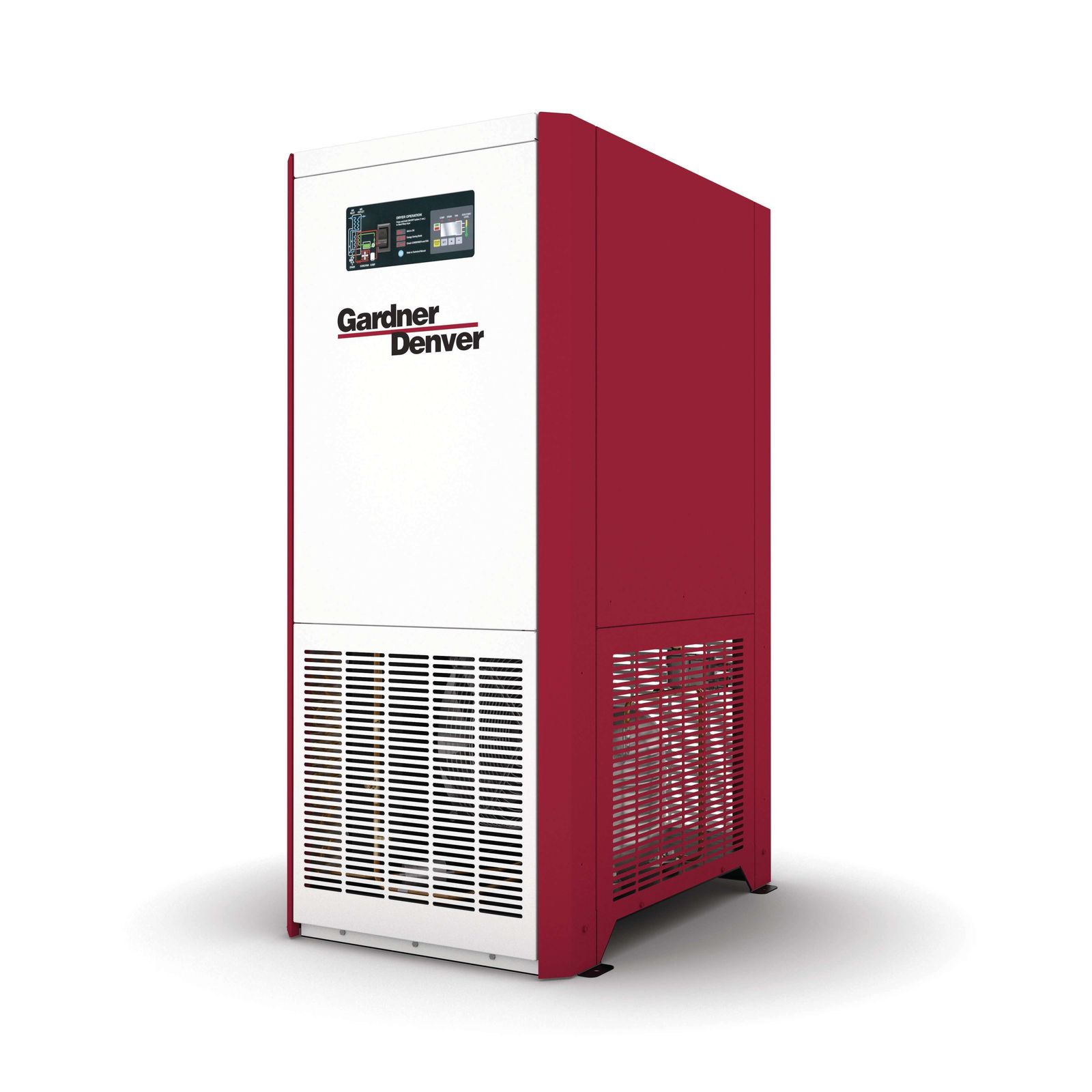

O secador de ar por refrigeração cíclico XGCYA da Gardner Denver remove a umidade do ar comprimido e só consome a energia que a demanda exige. Com tecnologia de massa térmica, ele atende de 10 a 24.000 scfm (17 a 40.776 Nm³/h) e entrega ponto de orvalho sob pressão de 38 a 39 °F (cerca de 3 a 4 °C), Classe 4 da ISO 8573-1. A TMAX Compressores, distribuidora autorizada Gardner Denver em Minas Gerais, dimensiona, instala e dá manutenção na série XGCYA para indústrias de Belo Horizonte, Contagem, Betim e todo o estado.
Como funciona o secador cíclico de massa térmica
Em um secador não cíclico, o compressor de refrigeração trabalha o tempo todo, mesmo quando a vazão de ar está baixa. No secador cíclico XGCYA, o circuito de refrigeração resfria uma massa térmica que armazena “frio”. Quando a demanda de ar cai, o compressor de refrigeração desliga e a massa térmica continua resfriando o ar. O resultado é um ponto de orvalho estável com menor consumo de energia do que um secador não cíclico.
Benefícios do secador XGCYA Gardner Denver
- Economia de energia: o design cíclico de massa térmica reduz o consumo em relação aos secadores não cíclicos, principalmente em plantas com demanda variável.
- Ponto de orvalho estável: 38 a 39 °F (cerca de 3 a 4 °C), Classe 4 da ISO 8573-1, protegendo equipamentos e processos contra água e corrosão.
- Trocador de calor 5 em 1 patenteado: otimiza a troca térmica e reduz a perda de carga no sistema.
- Filtragem integrada: pré e pós-filtragem incorporadas ao pacote (conforme o modelo), o que simplifica a instalação.
- Refrigerantes de baixo GWP: R-513A nos modelos de 10 a 800 scfm e R-454B nos modelos de 1.000 scfm em diante.
- Projeto compacto: pacote completo que ocupa menos espaço na sala de compressores.
- Versões com condensação a ar ou a água nos modelos maiores.
Especificações técnicas do secador XGCYA
| Parâmetro | Valor |
|---|---|
| Faixa de vazão | 10 a 24.000 scfm (17 a 40.776 Nm³/h) |
| Ponto de orvalho sob pressão | 38 a 39 °F (aprox. 3 a 4 °C), Classe 4 ISO 8573-1 |
| Tecnologia | Cíclica com massa térmica (thermal mass cycling) |
| Trocador de calor | 5 em 1 patenteado, com baixa perda de carga |
| Fluido refrigerante | R-513A (10 a 800 scfm) / R-454B (1.000 a 24.000 scfm) |
| Perda de carga (ΔP) | De 0,46 a 4,4 psi, conforme o modelo |
| Potência elétrica | De 0,35 kW (XGCYA10) a 122,4 kW (XGCYA24000, condensação a ar) |
| Conexões | De 1/2″ FPT nos modelos menores a flange de 14″ nos maiores |
| Condensação | A ar (A) e a água (W) nos modelos maiores |
| Condições de referência | ISO 7183: 100 psig (6,9 bar) de entrada, ar a 100 °F (37,8 °C), ambiente a 100 °F, 100% de umidade relativa |
Dados do fabricante. Tensão, frequência e versão de condensação são definidas no projeto, de acordo com a rede elétrica e a instalação do cliente.
Exemplos de modelos da série XGCYA
| Modelo | Vazão (scfm) | Vazão (Nm³/h) | Conexão |
|---|---|---|---|
| XGCYA10 | 10 | 17 | 1/2″ FPT |
| XGCYA50 | 50 | 85 | 3/4″ FPT |
| XGCYA100 | 100 | 170 | 1″ FPT |
| XGCYA250 | 250 | 425 | 1.1/2″ FPT |
| XGCYA500 | 500 | 850 | 3″ MNPT |
| XGCYA1000 | 1.000 | 1.699 | 4″ |
| XGCYA2000 | 2.000 | 3.398 | 6″ flange |
| XGCYA6000 | 6.000 | 10.194 | 8″ flange |
| XGCYA12000 | 12.000 | 20.388 | 14″ flange |
| XGCYA24000 | 24.000 | 40.776 | 14″ flange |
Aplicações
- Plantas industriais com consumo de ar variável ao longo do turno, onde o secador cíclico gera mais economia.
- Indústrias metalúrgicas, siderúrgicas e de mineração em Minas Gerais.
- Alimentos, bebidas e embalagens, junto com a filtragem adequada.
- Automotiva, autopeças e pintura industrial.
- Proteção de ferramentas pneumáticas, válvulas, cilindros e instrumentação.
- Sistemas de ar comprimido pequenos, médios e de grande porte.
Monte um sistema de ar comprimido completo
O secador XGCYA rende mais quando trabalha com compressor, filtros e drenos dimensionados juntos. Veja também:
- Secador de ar por refrigeração RGDA 7-1200 SCFM – Gardner Denver
- Secador de ar refrigerado modular GMRC – Gardner Denver
- Filtros coalescentes série XG – Gardner Denver
- Dreno de condensado NA750 zero perda de ar – Gardner Denver
- Compressor de ar parafuso ESM/VS 30-132 kW – Gardner Denver
- Soluções em tratamento de ar comprimido
Perguntas frequentes sobre o secador de ar por refrigeração cíclico
Qual a diferença entre secador cíclico e não cíclico?
No secador não cíclico, o compressor de refrigeração funciona o tempo todo. No secador cíclico XGCYA, uma massa térmica armazena frio e permite desligar o compressor de refrigeração quando a demanda de ar cai. Isso reduz o consumo de energia com o mesmo ponto de orvalho.
Qual o ponto de orvalho do secador XGCYA?
O XGCYA entrega ponto de orvalho sob pressão de 38 a 39 °F, cerca de 3 a 4 °C, o que corresponde à Classe 4 de umidade da ISO 8573-1. Para pontos de orvalho negativos, o indicado é um secador por adsorção.
Qual a vazão máxima da série XGCYA?
A série vai de 10 a 24.000 scfm, ou 17 a 40.776 Nm³/h. Os modelos menores usam conexão rosqueada e os maiores, a partir de 2.000 scfm, usam conexões flangeadas de 6″ a 14″.
A TMAX faz a instalação e a manutenção do secador?
Sim. A TMAX Compressores dimensiona o secador conforme a vazão do compressor, faz a instalação, a partida técnica e a manutenção preventiva em Belo Horizonte e em todo o estado de Minas Gerais.
