Descrição

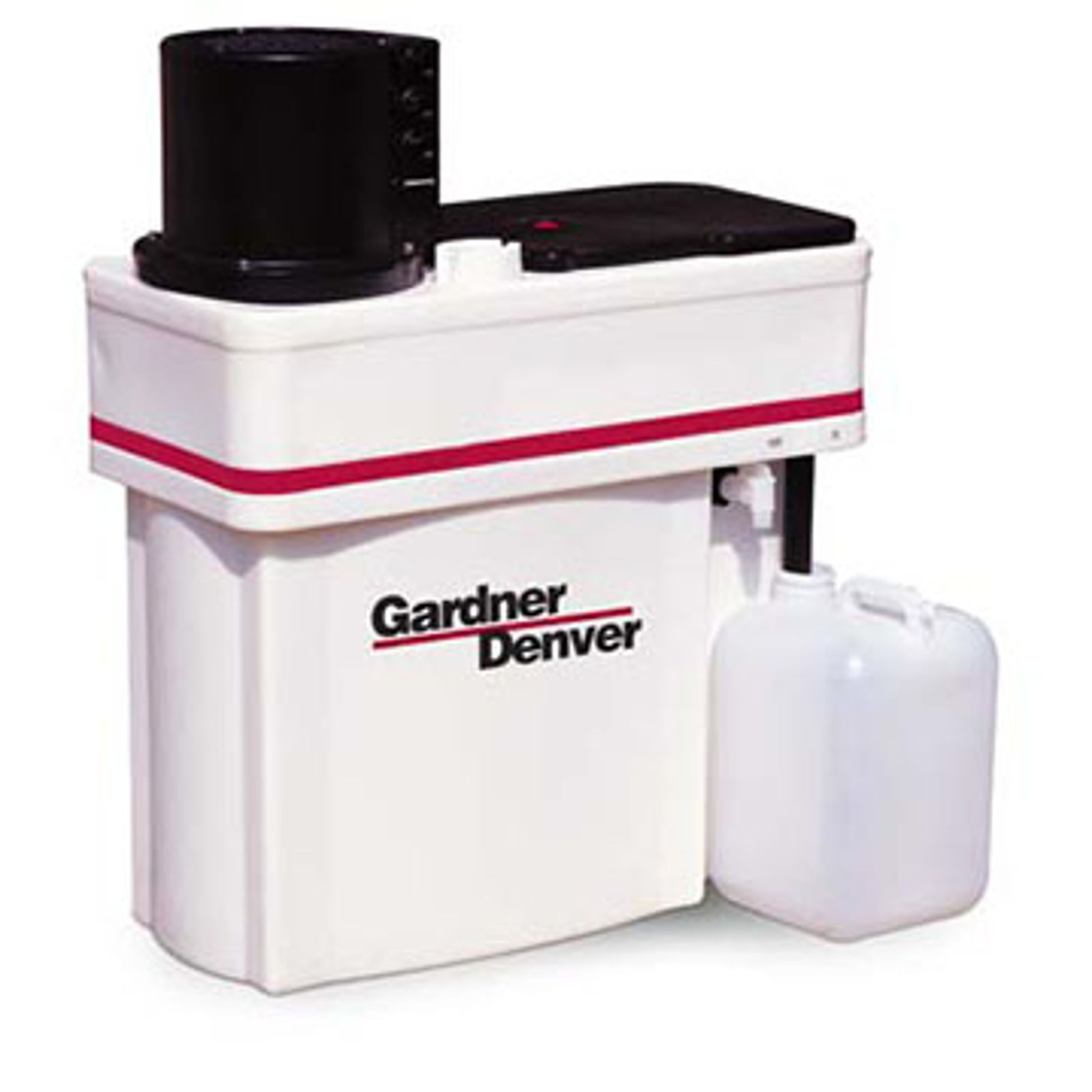

Separador de água e óleo CTS Eliminator II Gardner Denver
O separador de água e óleo CTS Eliminator II, da Gardner Denver, remove o lubrificante presente no condensado gerado pelo compressor de ar antes do descarte. Todo condensado contaminado com óleo precisa ser tratado antes de ir para a rede de esgoto ou para o solo: apenas a água separada pode ser descartada, e o óleo recuperado deve ter destinação ambientalmente correta. Quando mantido corretamente, o CTS Eliminator II entrega água de descarte com menos de 15 ppm de óleo.
A TMAX Compressores é distribuidora Gardner Denver em Minas Gerais e fornece o separador de água e óleo CTS Eliminator II com dimensionamento técnico, instalação e suporte para indústrias de Belo Horizonte, Contagem, Betim e todo o estado.
Benefícios do separador de água e óleo CTS Eliminator II
- Menos manutenção: vida útil até 40% maior que a da maioria das unidades concorrentes, segundo o fabricante.
- Filtro de pré-absorção exclusivo: material especial que quebra as emulsões formadas pelos contaminantes.
- Troca de carvão facilitada: alças no leito de carvão (CTS30 e acima) e conduto Vaccu-Break (CTS60 e acima).
- Indicador pop-up: registra a ocorrência de fluxo restrito até ser rearmado manualmente.
- Dimensionado para o verão real: capacidades calculadas a 32 °C (90 °F) e 90% de umidade relativa.
- Opcionais: alarme de nível do recipiente de óleo, aquecedor e indicador remoto de fluxo.
Como funciona o separador de água e óleo
- Câmara de pré-absorção: quebra as emulsões de óleo e água vindas dos drenos.
- Filtro de separação: faz a coalescência das gotículas de óleo, que ficam maiores e sobem.
- Vaso de grande volume: longo tempo de residência para o óleo flutuar até a superfície.
- Câmara de sedimentos removível: retém ferrugem e carepa e evita a contaminação do carvão.
- Leito de carvão: trata a água antes do descarte. Uma válvula de amostra coleta água a dois terços da profundidade do carvão; amostra turva indica a hora de trocar o carvão.
- Tubo de saída de óleo ajustável: o lubrificante é coletado em recipiente translúcido para descarte.
Especificações técnicas
| Modelo | Capacidade máx. do compressor (cfm) | Aprox. (m³/min) | Peso (lb) | Recipiente de óleo |
|---|---|---|---|---|
| CTS15 | 150 | 4,2 | 53 | 2,5 galões |
| CTS30 | 300 | 8,5 | 77 | 5 galões |
| CTS60 | 600 | 17,0 | 120 | 5 galões |
| CTS120 | 1.200 | 34,0 | 240 | 5 galões |
| CTS180 | 1.800 | 51,0 | 360 | 5 galões |
| CTS240 | 2.400 | 68,0 | 480 | 5 galões |
| Temperatura ambiente | 0 a 49 °C (32 a 120 °F) |
|---|---|
| Temperatura máxima de entrada | 49 °C (120 °F) |
| Condição de dimensionamento | 32 °C (90 °F) e 90% UR |
| Entradas de condensado | 3 x 1/2″ NPT (difusor gira em passos de 90°) |
| Óleo residual na água tratada | Menos de 15 ppm (com manutenção correta) |
| Frascos de amostra | 2 inclusos |
Dados do fabricante Gardner Denver. Valores em m³/min convertidos de cfm e arredondados.
Aplicações
- Salas de compressores com compressores de parafuso, palheta ou pistão lubrificados.
- Indústrias que precisam cumprir exigências ambientais de descarte de efluentes.
- Metalurgia, mineração, alimentos e bebidas, automotiva, química e plásticos.
- Sistemas com drenos automáticos ligados a secadores, filtros e reservatórios de ar.
Produtos relacionados
- Dreno de condensado pneumático NA750 com zero perda de ar
- Purgador eletrônico PS16/EZ1
- Filtros coalescentes Gardner Denver
- Secador de ar por refrigeração Gardner Denver
- Compressor de ar parafuso Série L 4-290 kW
Perguntas frequentes
Para que serve um separador de água e óleo?
O separador de água e óleo trata o condensado drenado do compressor, do secador e dos filtros. Ele separa o lubrificante da água para que só a água tratada seja descartada e o óleo tenha destinação correta.
Qual modelo CTS Eliminator II escolher?
O modelo é definido pela capacidade total dos compressores ligados ao separador: do CTS15 (até 150 cfm) ao CTS240 (até 2.400 cfm). A equipe TMAX faz o dimensionamento conforme o seu sistema.
Quando trocar o carvão do separador?
Colete uma amostra pela válvula de amostra. Se a água estiver turva, o carvão está saturado e deve ser substituído.
O CTS Eliminator II funciona com qualquer marca de compressor?
Sim. Ele trata o condensado de compressores lubrificados em geral, desde que o modelo seja dimensionado para a vazão total do sistema.
Solicite um orçamento
Precisa de um separador de água e óleo Gardner Denver para sua empresa em Minas Gerais? Fale com a TMAX Compressores e receba o dimensionamento correto.
