Tubulação de Ar Comprimido em Alumínio Quick-Lock/Big-Lock – Gardner Denver

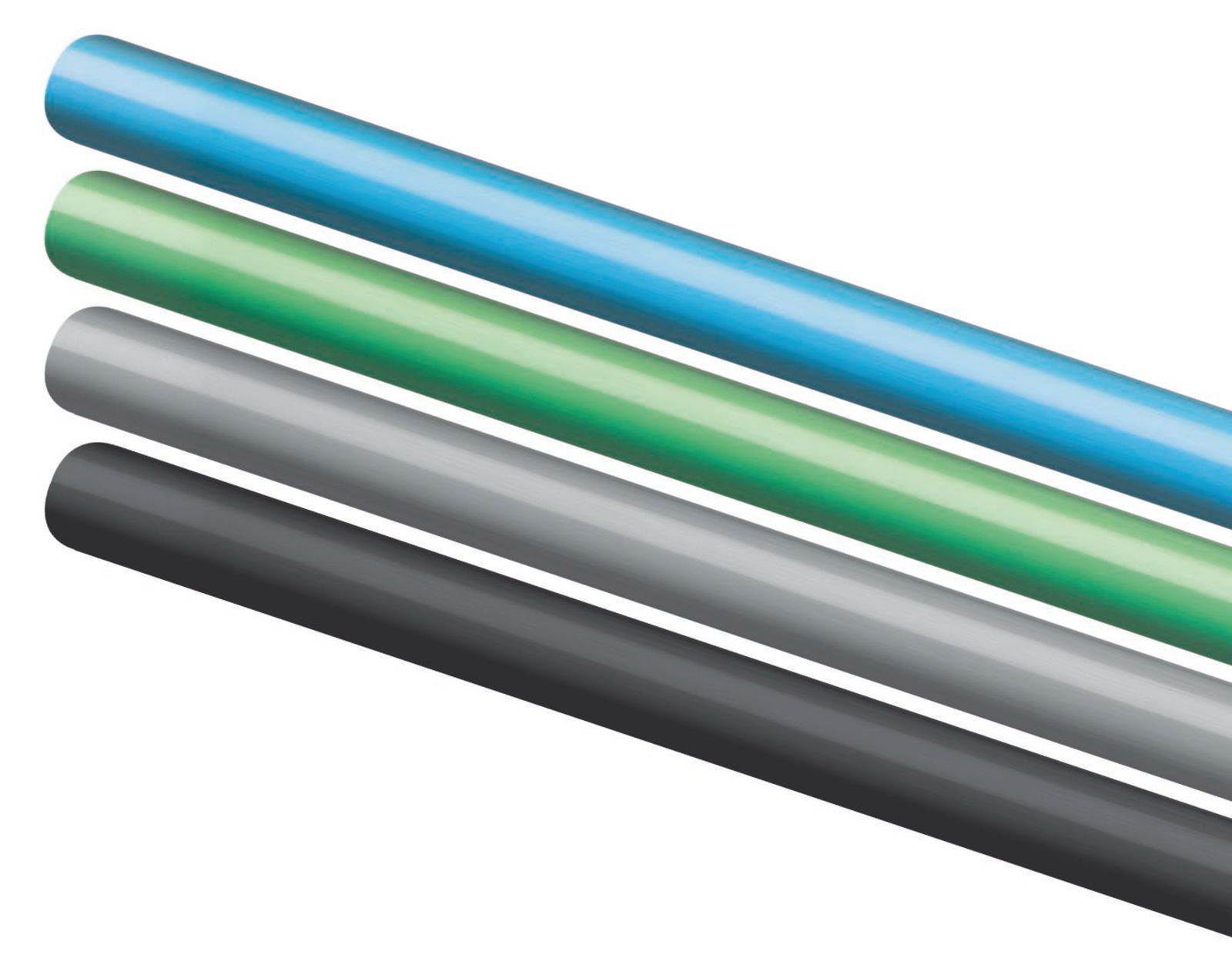

A tubulação de ar comprimido em alumínio Quick-Lock e Big-Lock da Gardner Denver é um sistema modular de tubos e conexões em alumínio de grau naval para distribuir ar comprimido, vácuo, nitrogênio e gases inertes na fábrica. Os tubos têm pressão nominal de 300 psi (21 bar), não sofrem corrosão e pesam um décimo de um tubo de aço do mesmo diâmetro. A montagem dispensa solda e rosqueamento, o que acelera a instalação e facilita ampliações da rede. A TMAX Compressores, distribuidora Gardner Denver em Minas Gerais, faz o projeto, o fornecimento e a instalação da rede em Belo Horizonte, Contagem, Betim e em todo o estado.
Benefícios da tubulação de alumínio Quick-Lock/Big-Lock
- Sem corrosão: tubos e conexões em alumínio de grau naval não enferrujam, mantendo o ar limpo até o ponto de uso.
- Leveza: um décimo do peso de um tubo de aço do mesmo diâmetro, com resistência estrutural comparável à do aço carbono, segundo o fabricante.
- Instalação rápida: conexões por encaixe e travamento, sem solda, que tornam modificações e ampliações simples.
- Estanqueidade: sistema projetado para operar sem vazamentos a 300 psi (21 bar) e 300 °F (149 °C), reduzindo perdas de energia.
- Baixa perda de carga: superfície interna lisa que favorece altas vazões e menor queda de pressão.
- Garantia vitalícia: cobertura em todos os tubos e conexões da linha.
- Manutenção zero e material reciclável: fabricado com materiais 100% recicláveis e compatível com aplicações de grau alimentício.
Especificações técnicas
| Característica | Quick-Lock / Big-Lock |
|---|---|
| Fluidos compatíveis | Ar comprimido, vácuo e gases inertes (incluindo nitrogênio) |
| Pressão nominal do tubo | 300 psi (21 bar) |
| Pressão máxima dos componentes | 230 psi (15,8 bar) |
| Vácuo mínimo | -29,6 inHg (-0,99 bar) |
| Temperatura mínima | -20 °C (-4 °F) |
| Temperatura máxima | 149 °C com vedação Viton; 80 °C com vedação nitrílica |
| Liga do tubo | Alumínio AA6063-T5 com revestimento protetor PPG Duracron |
| Comprimento do tubo | 16 pés (aprox. 4,9 m) |
| Corpo e porca das conexões | Alumínio A380 com pintura eletrostática |
| Vedações | Buna N (padrão); Viton sob consulta |
| Roscas | NPT e ISO 228 |
| Resistência ao fogo | Não alimenta nem propaga chamas |
| Garantia | Vitalícia para tubos e conexões |
| Marca | Gardner Denver |
Aplicações
- Redes de distribuição de ar comprimido novas ou em substituição a tubulações de aço galvanizado.
- Linhas de vácuo e de nitrogênio em processos industriais.
- Indústrias de alimentos, bebidas e farmacêutica, que exigem ar limpo e sem resíduos de corrosão.
- Indústria automotiva, metalurgia, mineração e linhas de pintura em Minas Gerais.
- Ampliações e mudanças de layout em fábricas que precisam modificar a rede com rapidez.
Monte um sistema de ar comprimido completo
A tubulação de alumínio rende mais quando o compressor, o tratamento de ar e o armazenamento são dimensionados juntos. Veja também:
- Projetos de rede de ar comprimido – TMAX
- Compressor de ar parafuso ESM/VS 30-132 kW – Gardner Denver
- Filtro para ar comprimido Série FIL – Gardner Denver
- Secador de ar por refrigeração XGNC – Gardner Denver
- Reservatório de ar e separadores de condensado
- Soluções em tratamento de ar comprimido
Perguntas frequentes
Por que usar tubulação de ar comprimido em alumínio em vez de aço galvanizado?
O alumínio não sofre corrosão interna, então não solta ferrugem nem partículas na rede. A Quick-Lock/Big-Lock pesa um décimo do aço no mesmo diâmetro, monta sem solda e tem superfície interna lisa, que ajuda a reduzir a perda de carga e o consumo de energia do compressor.
Qual a pressão máxima da tubulação Quick-Lock/Big-Lock?
Os tubos têm pressão nominal de 300 psi (21 bar). Os componentes do sistema têm pressão máxima de trabalho de 230 psi (15,8 bar), o que cobre com folga a maioria das redes industriais de ar comprimido.
A tubulação de alumínio pode ser usada para vácuo e nitrogênio?
Sim. Segundo a Gardner Denver, o sistema é compatível com ar comprimido, vácuo de até -0,99 bar e gases inertes, como o nitrogênio.
A TMAX faz o projeto e a instalação da rede?
Sim. A TMAX Compressores dimensiona a rede, fornece a tubulação Gardner Denver e realiza a instalação em Belo Horizonte, Contagem, Betim, Juiz de Fora, Uberlândia, Ipatinga e demais cidades de Minas Gerais.
Solicite um orçamento
Quer trocar a rede de ar da sua fábrica ou fazer uma ampliação? Fale com a equipe técnica da TMAX Compressores e receba o dimensionamento da sua tubulação de ar comprimido em alumínio Gardner Denver.
