Descrição

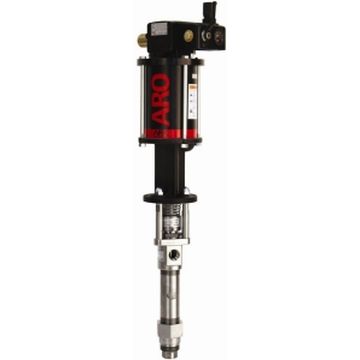

Bomba de pistão ARO AF0623G de 2 esferas, relação 23:1
A bomba de pistão ARO AF0623G é uma bomba pneumática de 2 esferas com relação de pressão 23:1, desenvolvida para aplicações que exigem alta pressão de fluido com uma vazão maior que a das bombas compactas da linha. Com curso de 6″, ela entrega 14,3 L/min (3,8 gpm) a 60 ciclos por minuto e pressão de fluido de 47,6 a 241 bar (690 a 3.495 psi), atendendo pulverização, extrusão de materiais de baixa e média viscosidade (até 100.000 cP na linha de 2 esferas), transferência e lubrificação. A parte inferior em aço inox série 300 com sede em carboneto de tungstênio garante durabilidade. A TMAX Compressores é distribuidora ARO em Minas Gerais e ajuda a escolher a vedação certa para o seu fluido.
Benefícios da bomba de pistão ARO AF0623G
- Alta pressão com boa vazão: relação 23:1 gera até 241 bar de pressão de fluido, com 14,3 L/min a 60 ciclos por minuto.
- Vazão e pressão constantes: ideal para revestimentos e pintura que exigem acabamento uniforme.
- Baixo cisalhamento: menos pontos de atrito que outras tecnologias de bombeamento, preservando fluidos sensíveis ao cisalhamento.
- Passagens suaves: mantém a consistência de materiais abrasivos e com alto teor de sólidos.
- Construção robusta: parte inferior em aço inox série 300 com sede em carboneto de tungstênio e pistão em aço inox 17-4 (com cromo duro nas versões final 47).
- Proteção extra opcional: revestimento cerâmico (versões final 48) para fluidos altamente abrasivos, como tintas e selantes com carga de vidro.
Especificações técnicas da bomba AF0623G
| Característica | Valor |
|---|---|
| Tipo | Bomba de pistão pneumática de 2 esferas |
| Relação de pressão | 23:1 |
| Curso | 6″ (15,24 cm) |
| Vazão a 60 ciclos/min | 14,3 L/min (3,8 gpm) |
| Ciclos por litro (galão) | 4,2 (15,9) |
| Pressão de entrada de ar | 2,1 a 10,3 bar (30 a 150 psi) |
| Faixa de pressão de fluido | 47,6 a 241 bar (690 a 3.495 psi) |
| Entrada de ar | 1/2″ NPT (F) |
| Entrada de material | 1″ NPT (F) / 2″ NPT (M) |
| Saída de material | 1″ NPT (F) |
| Nível de ruído | 84,7 dB(A) a 60 psi |
| Montagem | Painel remoto |
Modelos disponíveis da AF0623G
| Modelo | Gaxeta superior | Gaxeta inferior | Kit de manutenção |
|---|---|---|---|
| AF0623G11FF47 | UHMW-PE | UHMW-PE | 637305-C43 |
| AF0623G11FF48 | UHMW-PE (pistão com revestimento cerâmico) | UHMW-PE | 637305-C43 |
| AF0623G11KK47 | PTFE com fibra de vidro | PTFE com fibra de vidro | 637305-343 |
| AF0623G11KK48 | PTFE com fibra de vidro (pistão com revestimento cerâmico) | PTFE com fibra de vidro | 637305-343 |
| AF0623G11HH47 | UHMW-PE / couro (escalonada) | UHMW-PE / couro (escalonada) | 637305-G43 |
| AF0623G11HH48 | UHMW-PE / couro (pistão com revestimento cerâmico) | UHMW-PE / couro (escalonada) | 637305-G43 |
| AF0623G11GF47 | UHMW-PE / PTFE com fibra de vidro (escalonada) | UHMW-PE | 637305-P43 |
| AF0623G11GF48 | UHMW-PE / PTFE com fibra de vidro (pistão com revestimento cerâmico) | UHMW-PE / PTFE com fibra de vidro | 637305-P43 |
| AF0623G11RK47 | PTFE com fibra de vidro / UHMW-PE (escalonada) | PTFE com fibra de vidro | 637305-R43 |
| AF0623G11RK48 | PTFE com fibra de vidro / UHMW-PE (pistão com revestimento cerâmico) | PTFE com fibra de vidro / UHMW-PE | 637305-R43 |
Também está disponível o pacote TP0623G51RK47TA2, com elevador de duas colunas para tambores de 55 galões (cerca de 208 litros), que utiliza a bomba AF0623G11RK47 e prato seguidor com vedação de lábio duplo em poliuretano.
Aplicações da bomba de pistão AF0623G
- Pulverização de tintas, vernizes, primers e revestimentos com pressão estável.
- Extrusão de selantes, adesivos e materiais de baixa e média viscosidade.
- Transferência e abastecimento de fluidos em linhas de produção, inclusive direto do tambor.
- Lubrificação com óleos leves e graxas.
- Limpeza industrial de alta pressão em pacotes ARO WashPump.
- Indústrias automotiva, moveleira, metalmecânica, química e manutenção de frotas.
Atendemos indústrias em Belo Horizonte, Contagem, Betim, Juiz de Fora, Uberlândia, Ipatinga e todo o estado de Minas Gerais, com seleção técnica, fornecimento e assistência.
Produtos relacionados
- Bomba de Pistão Pneumática 2 Esferas AF0422 22:1 – ARO
- Bomba de Pistão Pneumática 2 Esferas AF0645 45:1 – ARO
- Bomba de Pistão Pneumática 2 Esferas AF0810 10:1 – ARO
- Regulador de Pressão de Ar Série 3000 – ARO
- Lubrificador de Ar Série 3000 – ARO
- Linha completa de bombas pneumáticas ARO
Perguntas frequentes sobre a bomba de pistão ARO AF0623G
Qual a pressão máxima da bomba de pistão ARO AF0623G?
Com relação 23:1 e ar de alimentação de 2,1 a 10,3 bar, a AF0623G gera pressão de fluido de 47,6 a 241 bar (690 a 3.495 psi).
Qual a vazão da bomba AF0623G?
A AF0623G entrega 14,3 L/min (3,8 gpm) a 60 ciclos por minuto, com 4,2 ciclos por litro.
Qual a diferença entre a AF0623G e a AF0422?
As duas têm relação de pressão parecida (23:1 e 22:1) e curso de 6″. A AF0623G desloca mais material por ciclo e entrega 14,3 L/min, praticamente o dobro da vazão da AF0422 (7,2 L/min), sendo indicada para linhas que precisam de mais volume na mesma faixa de pressão.
Qual vedação escolher para a AF0623G?
UHMW-PE é indicado para uso geral, PTFE com fibra de vidro oferece maior resistência química e as combinações escalonadas (UHMW-PE com couro ou com PTFE) equilibram vedação e durabilidade. Para fluidos muito abrasivos, prefira as versões com revestimento cerâmico. A TMAX ajuda na seleção conforme o fluido.
A AF0623G precisa de energia elétrica?
Não. Ela é acionada por ar comprimido, com entrada de ar de 1/2″ NPT. Recomenda-se usar um regulador de pressão para controlar a pressão de saída do fluido.
