Descrição

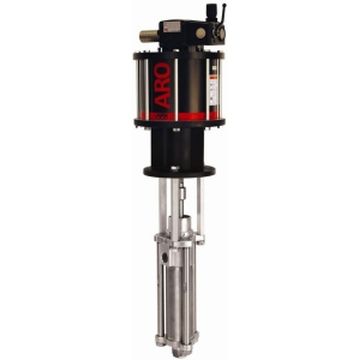

Bomba de pistão ARO AF1015 de 2 esferas, relação 15:1
A bomba de pistão AF1015 da ARO é uma bomba pneumática de 2 esferas com relação 15:1 e motor de ar de 10″, a maior da linha de 2 esferas em vazão. Ela é indicada para transferência e abastecimento de alto volume, pulverização, extrusão, lubrificação e lavagem em alta pressão, bombeando materiais de baixa a média viscosidade (até 100.000 cP) com vazão de até 68,6 L/min (18,1 gpm) e pressão de fluido de até 93,1 bar (1.350 psi).
A TMAX Compressores é distribuidora ARO em Minas Gerais e atende Belo Horizonte, Contagem, Betim, Uberlândia, Juiz de Fora, Ipatinga e todo o estado com seleção do modelo, fornecimento, peças e kits de manutenção.
Benefícios da bomba de pistão AF1015
- Máxima vazão da linha de 2 esferas: motor de ar de 10″ e deslocamento de 979,9 cm³ (59,8 pol³) por ciclo para grandes volumes de material com poucos ciclos.
- Pressão elevada com ar de rede: a relação 15:1 transforma 2,1 a 6,2 bar de ar comprimido em 31,0 a 93,1 bar de pressão no fluido.
- Fluxo e pressão constantes: vazão estável que garante aplicação uniforme de tintas e revestimentos.
- Cuidado com materiais sensíveis: o projeto reduz os pontos de atrito interno e protege fluidos sensíveis ao cisalhamento.
- Preparada para abrasivos: caminho de fluxo suave para materiais com alto teor de sólidos e revestimento cerâmico opcional para fluidos muito abrasivos, como tintas e selantes com fibra de vidro.
- Várias opções de construção: parte inferior em aço inoxidável série 300 (CF8M) ou série 400, com diversas combinações de gaxetas em UHMW-PE e PTFE.
Especificações técnicas da bomba de pistão ARO AF1015
| Parâmetro | Valor |
|---|---|
| Tipo | Bomba de pistão pneumática de 2 esferas |
| Relação | 15:1 |
| Motor de ar | 10″ |
| Curso | 15,24 cm (6″) |
| Vazão máxima | 68,6 L/min (18,1 gpm) |
| Faixa de pressão do fluido | 31,0 a 93,1 bar (450 a 1.350 psi) |
| Faixa de pressão de entrada de ar | 2,1 a 6,2 bar (30 a 90 psi) |
| Deslocamento por ciclo | 979,9 cm³ (59,8 pol³) |
| Ciclos por litro (galão) | 1,0 (3,9) |
| Entrada de ar | 1/2″ NPT(F) |
| Entrada de material | 2″ NPT(F) |
| Saída de material | 1.1/4″ NPT(F) |
| Nível de ruído a 60 psi | 89,8 dBA |
| Peso | 56,7 kg (125 lb) |
| Montagem | Painel remoto |
Modelos disponíveis
| Modelo | Parte inferior / pistão | Gaxetas superiores | Gaxetas inferiores | Kit de manutenção |
|---|---|---|---|---|
| AF1015C11FF35 | Inox CF8M (série 300) / inox 321 cromado | UHMW-PE | UHMW-PE | 637211-C63 |
| AF1015C11GF35 | Inox CF8M (série 300) / inox 321 cromado | UHMW-PE / PTFE com carga mineral escalonado | UHMW-PE | 637211-P63 |
| AF1015J11FF36 | Inox série 400 com sede de carboneto de tungstênio / inox 15-5 cromado | UHMW-PE | UHMW-PE | 637211-C63 |
| AF1015F11FF36 | Inox série 400 / inox 15-5 cromado | UHMW-PE | UHMW-PE | 637211-C63 |
| AF1015F11KK36 | Inox série 400 / inox 15-5 cromado | PTFE com carga mineral | PTFE com carga mineral | 637211-L63 |
| AF1015F11RK36 | Inox série 400 / inox 15-5 cromado | PTFE com carga mineral / UHMW-PE escalonado | PTFE com carga mineral | 637211-R63 |
Aplicações
- Transferência e abastecimento de fluidos em alto volume
- Pulverização de tintas e revestimentos com pressão e vazão constantes
- Extrusão de materiais de baixa a média viscosidade
- Lubrificação com óleos leves e graxas
- Lavagem industrial em alta pressão
- Indústrias de pintura, metalurgia, química, automotiva e de manutenção
Produtos e páginas relacionados
- Bomba de Pistão Pneumática 2 Esferas AF0810 10:1 – ARO
- Bomba de Pistão Pneumática 2 Esferas AF0623G 23:1 – ARO
- Bomba de Pistão Pneumática 2 Esferas AF0409C 9:1 – ARO
- Regulador de Pressão de Ar Série 3000 – ARO
- Lubrificador de Ar Série 3000 – ARO
- Linha completa de bombas pneumáticas
Perguntas frequentes sobre a bomba de pistão ARO AF1015
Qual a vazão da bomba de pistão AF1015?
A AF1015 entrega até 68,6 L/min (18,1 gpm), com deslocamento de 979,9 cm³ (59,8 pol³) por ciclo. É a maior vazão da linha de bombas de pistão de 2 esferas da ARO.
Qual a pressão máxima da bomba de pistão AF1015?
Com relação 15:1, a AF1015 gera pressão de fluido de 31,0 a 93,1 bar (450 a 1.350 psi), operando com ar comprimido de entrada entre 2,1 e 6,2 bar (30 a 90 psi).
Qual a diferença entre os modelos “C”, “J” e “F” da AF1015?
Os modelos “C” têm parte inferior em aço inoxidável CF8M (série 300) e pistão em inox 321 cromado, para maior compatibilidade química. Os modelos “F” usam inox série 400 com pistão em inox 15-5 cromado, e o modelo “J” acrescenta sede de carboneto de tungstênio para maior resistência ao desgaste.
Quais fluidos a AF1015 pode bombear?
Materiais de baixa a média viscosidade, até 100.000 cP, como tintas, revestimentos, óleos leves e graxas, inclusive fluidos abrasivos, com alto teor de sólidos ou sensíveis ao cisalhamento.
A TMAX fornece kits de manutenção para a AF1015?
Sim. A TMAX fornece a bomba, kits de manutenção da linha 637211 e assistência técnica para bombas de pistão ARO em todo o estado de Minas Gerais.
Solicite um orçamento
Precisa de uma bomba de pistão ARO AF1015 para transferência, pulverização ou extrusão de fluidos em alto volume? Fale com a equipe técnica da TMAX Compressores. Solicite um orçamento pelo WhatsApp.
