Descrição

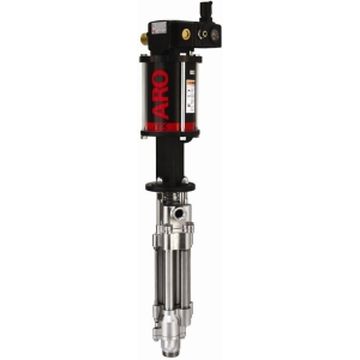

Bomba de pistão pneumática ARO AF0604 de 4 esferas
A bomba de pistão pneumática ARO AF0604 é uma bomba de 4 esferas com relação 4:1, feita para transferir grandes volumes de fluidos de baixa e média viscosidade, como tintas, vernizes, esmaltes, lacas e produtos químicos. Com ação dupla, ela succiona material tanto na subida quanto na descida do pistão e entrega até 80,6 L/min a 60 ciclos por minuto, com pressão de fluido de até 43,7 bar. A TMAX Compressores é distribuidora oficial ARO em Minas Gerais e ajuda você a escolher a configuração certa de vedações para o seu processo.
Benefícios da bomba de pistão ARO AF0604
- Ação dupla: o material é bombeado nos dois sentidos do curso, o que garante alta vazão e fluxo mais contínuo.
- Parte inferior em aço inox: corpo da bomba em aço inox série 300 (CF8M), compatível com materiais à base de água e fluidos corrosivos.
- Haste e cilindro com revestimento cerâmico: proteção de série contra materiais altamente abrasivos, que pode até dobrar a vida útil das peças.
- Ampla faixa de viscosidade: atende fluidos de até 12.500 cPs.
- Cinco opções de vedação: UHMW-PE, PTFE com fibra de vidro, couro e combinações escalonadas para cada tipo de fluido.
- Acionamento pneumático: opera com ar comprimido de 2,1 a 10,3 bar, sem motor elétrico na área de trabalho.
Especificações técnicas
| Característica | Valor |
|---|---|
| Tipo | Bomba de pistão de 4 esferas, ação dupla |
| Relação de pressão | 4:1 |
| Vazão a 60 ciclos/min | 80,6 L/min (21,3 gpm) |
| Deslocamento por ciclo | 1.345,3 cm³ (82,1 pol³) |
| Ciclos por litro | 0,74 (2,8 ciclos/galão) |
| Máximo de ciclos por minuto | 60 |
| Faixa de pressão de ar | 2,1 a 10,3 bar (30 a 150 psi) |
| Faixa de pressão de fluido | 8,3 a 43,7 bar (120 a 633 psi) |
| Curso | 15,24 cm (6″) |
| Entrada de material | 1.1/2″ NPT (F) / 2″ NPT (M) |
| Saída de material | 1″ NPT (F) |
| Entrada de ar | 1/2″ NPT (F) |
| Viscosidade máxima | 12.500 cPs |
| Nível de ruído a 60 psi | 84,7 dBA |
| Peso | 32,3 kg (71,25 lb) |
| Corpo inferior | Aço inox série 300 / CF8M |
| Haste do pistão | Aço inox 17-4 com revestimento cerâmico |
| Montagem | Painel remoto |
Modelos e vedações inferiores
| Modelo | Vedação inferior |
|---|---|
| AF0604M11FF48 | UHMW-PE |
| AF0604M11KS48 | PTFE com fibra de vidro |
| AF0604M11HF48 | UHMW-PE / couro (escalonada) |
| AF0604M11GF48 | UHMW-PE / PTFE com fibra de vidro (escalonada) |
| AF0604M11RS48 | PTFE / UHMW-PE com fibra de vidro (escalonada) |
Aplicações
- Transferência a granel e enchimento ou esvaziamento de recipientes grandes.
- Circulação de tinta do recipiente original até o ponto de uso e retorno, em cabines e linhas de pintura.
- Indústrias de tintas, vernizes, esmaltes, lacas e químicos.
- Processos com fluidos de baixa e média viscosidade, inclusive abrasivos e à base de água.
Atendemos indústrias em Belo Horizonte, Contagem, Betim, Juiz de Fora, Uberlândia, Ipatinga e todo o estado de Minas Gerais, com seleção técnica, fornecimento e assistência.
Produtos relacionados
- Bomba Pneumática de Diafragma para Tambor 1/2″ DAB05 – ARO
- Bomba Pneumática de Diafragma Série PRO 2″ Metálica – ARO
- Regulador de Pressão de Ar Série 3000 – ARO
- Lubrificador de Ar Série 3000 – ARO
- Linha completa de bombas pneumáticas
Perguntas frequentes sobre a bomba de pistão pneumática AF0604
Qual a vazão da bomba de pistão ARO AF0604?
A bomba entrega 80,6 L/min (21,3 gpm) a 60 ciclos por minuto, com deslocamento de 1.345,3 cm³ por ciclo.
Qual a pressão máxima de fluido?
Com relação 4:1 e ar de alimentação de até 10,3 bar, a pressão de fluido chega a 43,7 bar (633 psi).
Quais fluidos a AF0604 bombeia?
Fluidos de baixa e média viscosidade, até 12.500 cPs, como tintas, vernizes, esmaltes, lacas e produtos químicos, inclusive materiais à base de água e abrasivos.
Qual vedação devo escolher?
Depende do fluido. UHMW-PE é indicado para uso geral, PTFE com fibra de vidro oferece maior resistência química, e as versões escalonadas combinam materiais. A equipe da TMAX ajuda a definir o modelo certo.
Qual a diferença entre bomba de pistão de 4 esferas e de 2 esferas?
Na linha ARO, as bombas de 4 esferas são voltadas a fluidos de baixa viscosidade e alto volume; as de 2 esferas atendem fluidos de média viscosidade.
Solicite um orçamento
Precisa de uma bomba de pistão pneumática para sua linha de pintura ou transferência de químicos? Fale com a TMAX Compressores, distribuidora ARO em Minas Gerais.
