Descrição

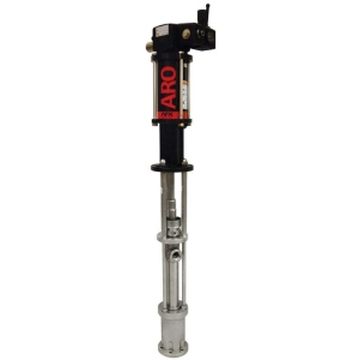

Bomba de pistão Chop-Check ARO AF0412, relação 12:1
A bomba de pistão Chop-Check AF0412 da ARO é uma bomba pneumática de extrusão com relação 12:1, desenvolvida para movimentar fluidos de média a alta viscosidade em aplicações exigentes. A linha Chop-Check reúne as bombas mais robustas da ARO e trabalha com materiais de cerca de 15.000 cP até mais de 1.000.000 cP, como adesivos, selantes, massas de calafetar e graxas pesadas. A AF0412 entrega até 12,3 L/min (3,2 gpm) e pressão de fluido de até 143,8 bar (2.085 psi).
A TMAX Compressores é distribuidora ARO em Minas Gerais e atende Belo Horizonte, Contagem, Betim, Uberlândia, Juiz de Fora, Ipatinga e todo o estado com seleção do modelo, fornecimento, peças e kits de manutenção.
Benefícios da bomba de pistão Chop-Check AF0412
- Feita para materiais pesados: bombeia fluidos de cerca de 15.000 cP a mais de 1.000.000 cP, onde bombas comuns não conseguem escorvar.
- Pistão de escorva (Chop-Check): o pistão de escorva empurra o material para dentro da bomba e costuma ser usado com placa seguidora (follower plate) em baldes e tambores.
- Retenção mecânica para materiais fibrosos: os recursos de direção de fluxo e retenção mecânica lidam com materiais com fibras e cargas.
- Alta pressão com ar de rede: a relação 12:1 converte ar comprimido de até 10,3 bar em até 143,8 bar no fluido, ideal para materiais que aderem às mangueiras e aos equipamentos.
- Duas opções de construção: bomba inferior em aço carbono ou aço inoxidável, com várias combinações de gaxetas em UHMW-PE, PTFE, couro e PTFE virgem.
- Pacotes completos: disponível em pacotes com elevador (ram) para baldes de 5 galões e tambores de 55 galões.
Especificações técnicas da bomba de pistão ARO AF0412
| Parâmetro | Valor |
|---|---|
| Tipo | Bomba de pistão pneumática Chop-Check (extrusão) |
| Relação | 12:1 |
| Curso | 15,24 cm (6″) |
| Vazão a 60 ciclos/min | 12,3 L/min (3,2 gpm) |
| Faixa de pressão do fluido | 0 a 143,8 bar (0 a 2.085 psi) |
| Faixa de pressão de entrada de ar | 0 a 10,3 bar (0 a 150 psi) |
| Deslocamento por ciclo | 204,8 cm³ (12,5 pol³) |
| Ciclos por litro (galão) | 4,8 (18,5) |
| Entrada de ar | 1/2″ NPT(F) |
| Entrada de material | Montagem por flange |
| Saída de material | 1″ NPT(F) |
| Nível de ruído a 60 psi | 86,5 dBA |
| Peso | 29 kg (64 lb) |
| Montagem | Painel remoto |
| Viscosidade de trabalho da linha | Cerca de 15.000 cP a mais de 1.000.000 cP |
Modelos disponíveis
| Modelo | Bomba inferior | Gaxetas | Kit de manutenção |
|---|---|---|---|
| AF0412S11FF47 | Aço carbono | UHMW-PE | 66243-C43-B |
| AF0412S11KK47 | Aço carbono | PTFE com fibra de vidro | 66243-343-B |
| AF0412S11HH47 | Aço carbono | UHMW-PE / couro (escalonado) | 66243-G43-B |
| AF0412S11GF47 | Aço carbono | UHMW-PE / PTFE com fibra de vidro (escalonado) e UHMW-PE | 66243-P43-B |
| AF0412S11RK47 | Aço carbono | PTFE com fibra de vidro / UHMW-PE (escalonado) e PTFE com fibra de vidro | 66243-R43-B |
| AF0412T11FF47 | Aço inoxidável | UHMW-PE | K1756T11FF00 |
| AF0412T11KK47 | Aço inoxidável | PTFE com fibra de vidro | K1756T11KK00 |
| AF0412T11RK47 | Aço inoxidável | PTFE com fibra de vidro / UHMW-PE (escalonado) e PTFE com fibra de vidro | K1756T11RK00 |
| AF0412T11SS47 | Aço inoxidável | PTFE virgem | K1756T11SS00 |
Aplicações
- Extrusão de adesivos, selantes e massas de calafetar viscosas
- Transferência e abastecimento de graxas pesadas e lubrificantes
- Alimentação de tintas e outros materiais de alta viscosidade
- Bombeamento direto de baldes de 5 galões e tambores de 55 galões com elevador e placa seguidora
- Indústrias automotiva, de construção, química, de vidros e esquadrias e de manutenção
Produtos e páginas relacionados
- Bomba de Pistão Pneumática 2 Esferas AF0411 11:1 – ARO
- Bomba de Pistão Pneumática 2 Esferas AF0422 22:1 – ARO
- Bomba de Pistão Pneumática 2 Esferas AF0409C 9:1 – ARO
- Regulador de Pressão de Ar Série 3000 – ARO
- Lubrificador de Ar Série 3000 – ARO
- Linha completa de bombas pneumáticas
Perguntas frequentes sobre a bomba de pistão Chop-Check AF0412
O que é uma bomba de pistão Chop-Check?
É uma bomba de pistão pneumática de extrusão com pistão de escorva, que empurra o material para dentro da bomba. Por isso ela bombeia fluidos muito viscosos, de cerca de 15.000 cP a mais de 1.000.000 cP, geralmente montada com elevador e placa seguidora.
Qual a vazão e a pressão da bomba AF0412?
A AF0412 entrega 12,3 L/min (3,2 gpm) a 60 ciclos por minuto, com deslocamento de 204,8 cm³ por ciclo. A relação 12:1 gera até 143,8 bar (2.085 psi) no fluido com ar de entrada de até 10,3 bar.
Qual a diferença entre os modelos “S” e “T”?
Os modelos AF0412S têm bomba inferior em aço carbono, para uso geral com selantes, adesivos e graxas. Os modelos AF0412T têm bomba inferior em aço inoxidável, indicada para materiais que exigem maior resistência química ou à corrosão.
Quais acessórios combinam com a AF0412?
A ARO recomenda pistolas de extrusão (651500 para materiais acima de 200.000 cP e 651533 para viscosidade baixa a média), kits de bico, giratórios, filtros e reguladores de pressão de fluido de 3/4″. A TMAX ajuda a montar o conjunto completo.
A TMAX fornece kits de manutenção para a AF0412?
Sim. A TMAX fornece a bomba, os kits de manutenção das linhas 66243 e K1756 e assistência técnica para bombas de pistão ARO em todo o estado de Minas Gerais.
Solicite um orçamento
Precisa de uma bomba de pistão Chop-Check ARO AF0412 para extrusão de selantes, adesivos ou graxas pesadas? Fale com a equipe técnica da TMAX Compressores. Solicite um orçamento pelo WhatsApp.
