Descrição

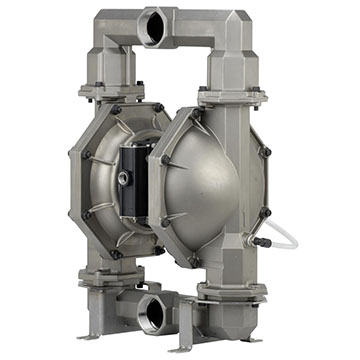

Bomba de Diafragma de Alta Pressão 2:1 ARO PH15F, PH20F e PH30F
A bomba de diafragma de alta pressão 2:1 da ARO foi desenvolvida para aplicações que exigem pressão de fluido acima dos 100 psi de uma bomba pneumática comum. Com relação 2:1, ela usa a área efetiva dos dois diafragmas para dobrar a pressão de saída e chega a até 13,8 bar (200 psi), com vazão de 238,5 a 605,6 L/min. Está disponível nos modelos PH15F (1.1/2″), PH20F (2″) e PH30F (3″), com corpo em aço inoxidável. A TMAX Compressores é distribuidora ARO em Minas Gerais e fornece a bomba com suporte técnico, peças e manutenção.
Em troca da pressão maior, a bomba entrega cerca de metade da vazão de uma bomba de diafragma padrão do mesmo tamanho. Assim, você vence linhas longas, filtros e fluidos mais resistentes sem precisar de um compressor de alta pressão.
Benefícios da bomba de diafragma de alta pressão 2:1 ARO
- Até 13,8 bar (200 psi) no fluido: o dobro da pressão de uma bomba pneumática de diafragma convencional.
- Construção aparafusada: elimina vazamentos típicos de braçadeiras (band clamp) e reduz o custo de manutenção.
- Tecnologia Simul-Shift™ e Quick Dump™: operação sem travamento (stall) e sem congelamento da válvula de ar.
- Válvula principal modular: facilita o reparo e a manutenção em campo.
- Diafragmas convolutos: projetados para vida útil longa.
- Três tamanhos de conexão: 1.1/2″, 2″ e 3″, para diferentes volumes de processo.
- Corpo em aço inoxidável: boa compatibilidade química com uma ampla gama de fluidos.
Especificações técnicas da bomba ARO de alta pressão 2:1
| Especificação | Valor |
|---|---|
| Modelos | PH15F-XSP-SXX-C, PH20F-XSP-SXX-C, PH30F-XSP-SXX-C |
| Marca | ARO |
| Tipo | Bomba pneumática de duplo diafragma de alta pressão |
| Relação de pressão | 2:1 |
| Pressão máxima de fluido | 13,8 bar (200 psi) |
| Faixa de vazão | 238,5 a 605,6 L/min |
| Tamanhos de conexão | 1.1/2″, 2″ e 3″ |
| Material do corpo | Aço inoxidável |
| Materiais do diafragma | Santoprene, Hytrel ou PTFE/Santoprene |
| Válvula de ar | Simul-Shift™ e Quick Dump™, válvula principal modular |
| Construção | Aparafusada (sem braçadeiras) |
| Acessórios | Kit de conexão de ar 66109 (filtro-regulador piggyback, niple e mangueira de 1,5 m) e silenciador 94117 |
Fonte: dados oficiais ARO. Vazão por modelo, deslocamento por ciclo, entrada de ar, passagem de sólidos e peso constam na folha de dados de cada modelo. Confirme os detalhes com nossa equipe antes da compra.
Aplicações da bomba de diafragma de alta pressão
A bomba ARO 2:1 é indicada sempre que o processo pede mais de 100 psi no fluido, por exemplo:
- Transferência de fluidos por linhas longas ou com grande perda de carga;
- Alimentação de filtros-prensa e sistemas de filtragem;
- Fluidos viscosos que exigem mais pressão para escoar;
- Abastecimento de bicos, pistolas e pontos de aplicação distantes;
- Processos químicos e industriais em que o aço inox é exigido.
Para manter o ar de entrada limpo e com pressão estável, combine a bomba com um regulador e um lubrificador de linha da própria ARO.
Produtos relacionados
- Bomba pneumática de diafragma de alta pressão 3:1 PH10A – ARO
- Bomba pneumática de diafragma EXP 2″ metálica – ARO
- Bomba pneumática de diafragma Série PRO 3″ metálica – ARO
- Regulador de pressão de ar Série 3000 – ARO
- Lubrificador de ar Série 3000 – ARO
Perguntas frequentes sobre a bomba de diafragma de alta pressão 2:1
Como a bomba ARO 2:1 chega a 200 psi?
Ela usa a área efetiva dos dois diafragmas para dobrar a pressão de saída. Com isso, a bomba gera até 13,8 bar (200 psi) no fluido, o dobro do limite de 100 psi de uma bomba de diafragma padrão.
Qual a vazão da bomba de diafragma de alta pressão 2:1?
Segundo os dados oficiais da ARO, a faixa de vazão vai de 238,5 a 605,6 L/min, conforme o modelo. É cerca de metade da vazão de uma bomba padrão, em troca de uma pressão bem maior.
Qual a diferença entre a bomba 2:1 e a bomba 3:1 da ARO?
A 2:1 (PH15F, PH20F e PH30F) chega a 200 psi e tem conexões maiores, de 1.1/2″ a 3″, com mais vazão. A bomba 3:1 PH10A chega a 300 psi, com vazão menor.
Quais materiais de diafragma estão disponíveis?
Santoprene, Hytrel ou PTFE/Santoprene. A escolha depende do fluido bombeado, da temperatura e da abrasividade. Nossa equipe ajuda a definir a combinação certa.
Onde comprar bomba de diafragma ARO em Minas Gerais?
A TMAX Compressores é distribuidora ARO em Minas Gerais e atende Belo Horizonte, Contagem, Betim e todo o estado, com venda, peças e manutenção de bombas pneumáticas.
Solicite um orçamento
Precisa de uma bomba de diafragma de alta pressão para o seu processo? Fale com a equipe técnica da TMAX Compressores e receba a configuração ideal de tamanho e diafragma.
