Descrição

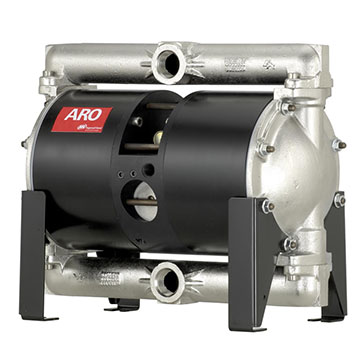

Bomba de Diafragma de Alta Pressão 3:1 ARO PH10A
A bomba de diafragma de alta pressão ARO PH10A-XSS-XXT tem relação de pressão 3:1. Ela usa o ar comprimido padrão da fábrica, de 100 psi, para gerar até 20 bar (300 psi) de pressão no fluido, com vazão de até 98,4 L/min (26 gpm). O corpo é de aço inoxidável e os diafragmas são de PTFE. É indicada para tintas, adesivos, revestimentos de alto teor de sólidos e outros fluidos que pedem mais pressão do que uma bomba pneumática comum. A TMAX Compressores é distribuidora ARO em Minas Gerais e fornece a bomba com suporte técnico, peças e manutenção.
O segredo da PH10A está em dois pistões de potência que acionam os diafragmas de fluido. Assim, a bomba entrega cerca de metade da vazão de uma bomba de diafragma padrão, mas com uma pressão de saída bem maior, sem precisar de um compressor de alta pressão.
Benefícios da bomba de diafragma de alta pressão ARO
- Até 20 bar de pressão de fluido: alcança cerca de 300 psi com o ar de rede comum de 100 psi.
- Sem pontos de travamento: o motor pneumático não tem pontos mortos (stall), o que garante partida e funcionamento contínuos.
- Corpo em aço inoxidável: ótima compatibilidade com tintas, solventes, resinas e produtos químicos.
- Diafragmas de PTFE: resistência química para fluidos agressivos.
- Boa para alto teor de sólidos: indicada para transferência e recirculação de materiais carregados.
- Manutenção simples: projeto fácil de manter, com peças e kits disponíveis pela TMAX.
- Acessórios de instalação: filtro-regulador piggyback (P39344-614) e suportes para montagem em parede.
Especificações técnicas da bomba ARO PH10A
| Especificação | Valor |
|---|---|
| Modelo | PH10A-XSS-XXT |
| Marca | ARO |
| Tipo | Bomba pneumática de duplo diafragma de alta pressão |
| Relação de pressão | 3:1 |
| Vazão máxima | 98,4 L/min (26 gpm) |
| Pressão máxima de fluido | até 20 bar (300 psi) |
| Alimentação de ar | Ar comprimido padrão de 100 psi |
| Material do corpo | Aço inoxidável |
| Material do diafragma | PTFE |
| Acionamento | Dois pistões de potência acionando os diafragmas |
| Acessórios | Filtro-regulador piggyback P39344-614 e suportes de parede |
Fonte: dados oficiais ARO. Conexões, deslocamento por ciclo, passagem de sólidos e altura de sucção constam na folha de dados do modelo. Confirme os detalhes com nossa equipe antes da compra.
Aplicações da bomba de diafragma de alta pressão
A ARO PH10A é usada onde é preciso vencer longas linhas, filtros ou bicos com fluidos viscosos:
- Recirculação de tintas e revestimentos em cabines e linhas de pintura;
- Revestimentos de alto teor de sólidos;
- Adesivos, colas e selantes (calafetagem);
- Materiais com carga (filled materials);
- Argamassa de perfuração;
- Recuperação de solventes;
- Resinas.
Para manter a pressão de ar estável na entrada da bomba, combine a PH10A com um regulador e um lubrificador de linha da própria ARO.
Produtos relacionados
- Regulador de pressão de ar Série 3000 – ARO
- Lubrificador de ar Série 3000 – ARO
- Bomba pneumática de diafragma EXP 1″ metálica – ARO
- Bomba pneumática de diafragma Série PRO 1″ metálica – ARO
- Manutenção de bombas pneumáticas ARO
Perguntas frequentes sobre a bomba de diafragma de alta pressão
Como a bomba ARO PH10A chega a 20 bar com ar de 100 psi?
A PH10A tem relação 3:1. Dois pistões de potência multiplicam a força do ar sobre os diafragmas, e a bomba gera até 300 psi (20 bar) de pressão no fluido a partir do ar de rede comum de 100 psi.
Qual a vazão da bomba de diafragma de alta pressão 3:1?
Segundo os dados oficiais da ARO, a PH10A transfere até 98,4 L/min (26 gpm). Isso é cerca de metade da vazão de uma bomba de diafragma padrão, em troca de uma pressão bem maior.
Para quais fluidos ela é indicada?
Tintas e revestimentos em recirculação, revestimentos de alto teor de sólidos, adesivos, selantes, materiais com carga, argamassa de perfuração, solventes e resinas. O corpo em aço inox e os diafragmas de PTFE dão boa compatibilidade química.
Quando escolher a bomba 3:1 em vez de uma bomba de diafragma comum?
Quando o processo exige mais de 100 psi no fluido, como em linhas longas de pintura, pistolas de aplicação ou fluidos muito viscosos. Se a prioridade é vazão alta com pressão normal, uma bomba EXP ou PRO costuma ser a melhor opção.
Onde comprar bomba de diafragma ARO em Minas Gerais?
A TMAX Compressores é distribuidora ARO em Minas Gerais e atende Belo Horizonte, Contagem, Betim e todo o estado, com venda, peças e manutenção de bombas pneumáticas.
Solicite um orçamento
Precisa de uma bomba de diafragma de alta pressão para tintas, adesivos ou resinas? Fale com a equipe técnica da TMAX Compressores e receba a configuração ideal para o seu processo.
