Descrição

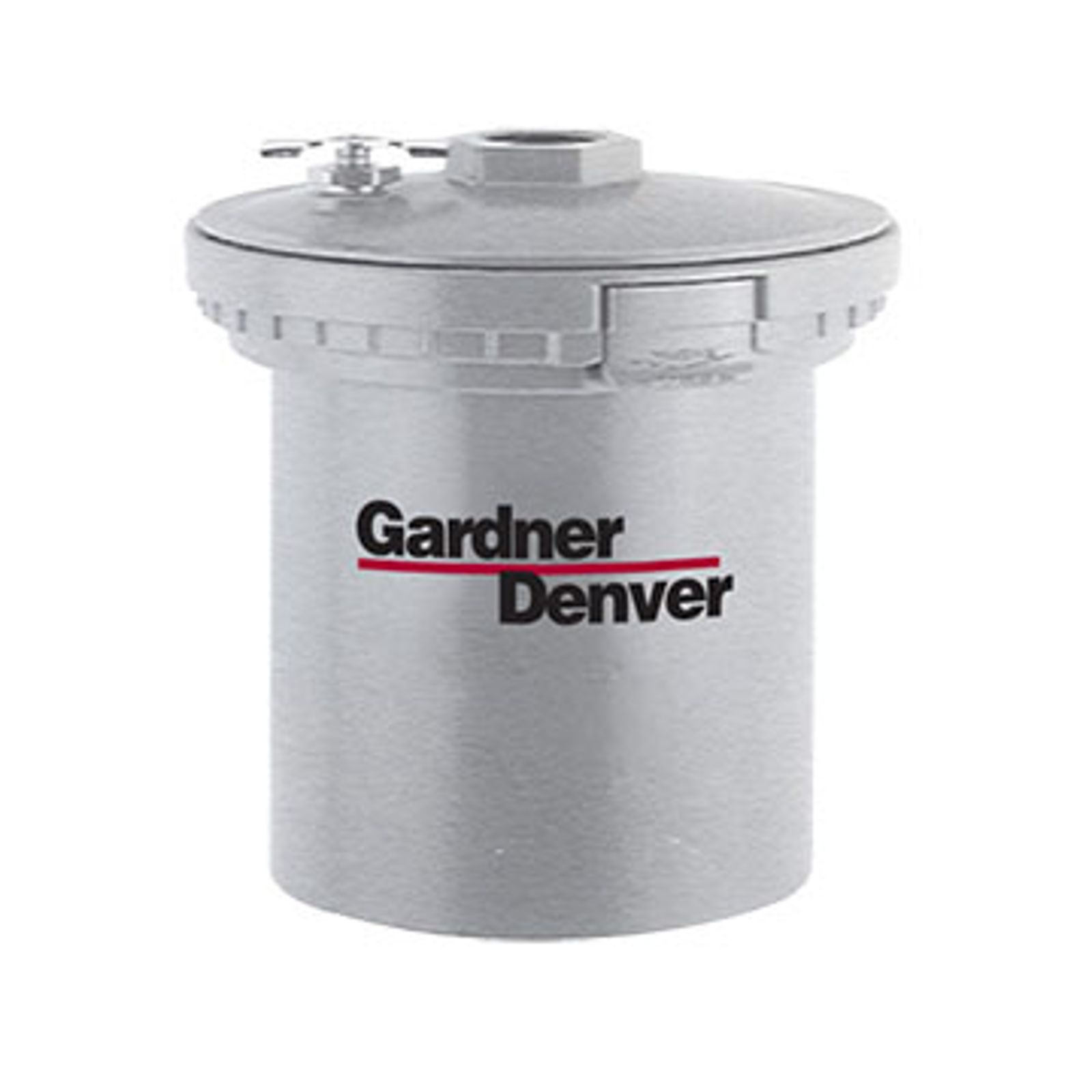

O dreno mecânico de condensado Série DS1 da Gardner Denver remove a água acumulada no sistema de ar comprimido de forma automática, por boia, sem precisar de energia elétrica. Ele drena apenas quando há condensado, com design sem perda de ar, o que evita o desperdício de ar comprimido e reduz o consumo de energia do compressor. Suporta alta pressão de até 200 psig e é oferecido com reservatório de 5 ou 32 onças. A TMAX Compressores, distribuidora Gardner Denver em Minas Gerais, fornece o DS1 com suporte técnico para especificação e instalação.
Como funciona o dreno mecânico DS1
O DS1 é instalado no ponto de coleta de condensado do sistema. Conforme o condensado entra no reservatório do dreno, a boia sobe e abre a passagem para descarga. Quando o líquido é eliminado, a boia desce e fecha a saída antes que o ar comprimido escape. Por ser totalmente mecânico, não depende de temporizador nem de alimentação elétrica. A opção de acionamento manual permite drenar sob demanda sempre que necessário.
Benefícios do dreno mecânico DS1 Gardner Denver
- Eficiente em energia: design sem perda de ar, que opera somente sob demanda.
- Não requer eletricidade: operação do tipo flutuante (boia), ideal para pontos sem alimentação elétrica.
- Sem reintrodução de líquido: o condensado não retorna ao sistema de ar comprimido.
- Alta pressão: trabalha com até 200 psig.
- Compatibilidade total: compatível com todos os lubrificantes para compressores.
- Acionamento manual: permite drenagem sob demanda para inspeção ou limpeza.
Especificações técnicas do dreno DS1
| Característica | Valor |
|---|---|
| Modelo | Série DS1 |
| Marca | Gardner Denver |
| Tipo | Dreno mecânico de condensado por boia, sem perda de ar |
| Pressão máxima | 200 psig (aprox. 13,8 bar) |
| Temperatura máxima do fluido | 75 °F (aprox. 24 °C) |
| Capacidade do reservatório | 5 oz (aprox. 0,15 L) ou 32 oz (aprox. 0,95 L) |
| Alimentação | Não requer eletricidade |
| Acionamento | Automático por boia, com opção de acionamento manual |
| Lubrificantes | Compatível com todos os lubrificantes para compressores |
Valores em bar, °C e litros convertidos a partir dos dados oficiais da Gardner Denver (psig, °F e onças). Consulte a TMAX para a especificação exata da sua aplicação.
Aplicações
- Reservatórios de ar comprimido e separadores de condensado.
- Filtros de linha e filtros coalescentes.
- Secadores de ar por refrigeração e pós-resfriadores.
- Pontos baixos da rede de ar comprimido sem alimentação elétrica.
- Instalações que buscam substituir a purga manual por uma drenagem automática e econômica.
Produtos relacionados
- Dreno pneumático de condensado DS2 Evacuator – Gardner Denver
- Dreno eletrônico temporizado de condensado DS3 – Gardner Denver
- Dreno de condensado pneumático NA750 zero perda de ar – Gardner Denver
- Separador de água e óleo CTS Eliminator II – Gardner Denver
- Filtros coalescentes Gardner Denver
Perguntas frequentes
O que é um dreno mecânico de condensado?
É um dreno automático que usa uma boia para eliminar a água acumulada no sistema de ar comprimido. Ele abre apenas quando há condensado e fecha antes de deixar o ar escapar, sem precisar de energia elétrica.
O dreno DS1 precisa de energia elétrica?
Não. O DS1 tem operação do tipo flutuante (boia), totalmente mecânica, por isso pode ser instalado em pontos da rede de ar comprimido sem alimentação elétrica.
Qual a pressão máxima do dreno DS1?
Segundo a Gardner Denver, o DS1 suporta alta pressão de até 200 psig, cerca de 13,8 bar, com temperatura máxima do fluido de 75 °F (cerca de 24 °C).
Qual a diferença entre o dreno mecânico DS1 e o dreno temporizado DS3?
O DS3 abre em intervalos programados por um temporizador eletrônico. O DS1 é mecânico e abre somente quando há condensado, sem perda de ar e sem precisar de eletricidade.
