Descrição

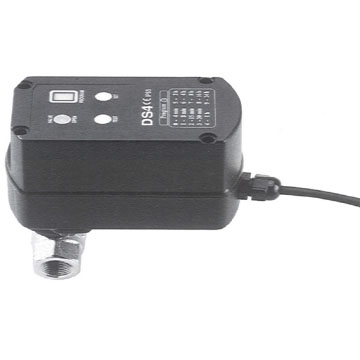

O dreno motorizado de condensado DS4 da Gardner Denver é a solução para pontos de drenagem onde incrustações da tubulação, contaminantes de secadores dessecantes ou outras partículas grandes entopem drenos convencionais ou os deixam travados abertos. Em vez de uma válvula solenoide, o DS4 usa uma válvula de esfera de passagem plena de 1/2″, acionada por motor e comandada por temporizador elétrico, que completa a rotação em 7,5 segundos. A TMAX Compressores, distribuidora Gardner Denver em Minas Gerais, fornece o DS4 com suporte técnico para especificação e instalação.
Como funciona o dreno motorizado DS4
Instalado no ponto mais baixo de reservatórios, separadores, filtros e secadores, o DS4 abre a válvula de esfera em ciclos programados e descarrega água, óleo e sujeira acumulados. Como a passagem é plena, partículas sólidas saem junto com o condensado, sem ficar presas no assento da válvula. A eletrônica microprocessada oferece 10 programações e um sistema antibloqueio que protege o motor. O DS4 também possui bateria de backup, que mantém o dreno funcionando durante falta de energia, recurso que, segundo a Gardner Denver, a maioria das unidades concorrentes não oferece.
Benefícios do dreno DS4 Gardner Denver
- Resistente a entupimento: válvula de esfera de passagem plena de 1/2″ para condensado com partículas grandes.
- Alta pressão: pressão máxima de operação de 600 psig, indicado para aplicações severas.
- Bateria de backup: continua drenando mesmo durante quedas de energia.
- Eletrônica microprocessada: 10 configurações programáveis para ajustar o ciclo à carga de condensado.
- Sistema antibloqueio: protege o motor contra travamento.
- Gabinete à prova de intempéries e revestimento da válvula resistente à corrosão.
- Botão de teste manual e indicadores de válvula aberta e de programação.
Especificações técnicas do dreno motorizado DS4
| Característica | Valor |
|---|---|
| Modelo | Série DS4 (dreno com temporizador elétrico) |
| Tipo | Válvula de drenagem de condensado motorizada |
| Válvula | Esfera de passagem plena de 1/2″ |
| Tempo de rotação da válvula | 7,5 segundos |
| Pressão máxima de operação | 600 psig (aprox. 41,4 bar) |
| Temperatura máxima do fluido | 190 °F (aprox. 88 °C) |
| Temperatura ambiente máxima | 130 °F (aprox. 54 °C) |
| Programação | 10 configurações programáveis, eletrônica microprocessada |
| Recursos | Bateria de backup, antibloqueio do motor, botão de teste, indicadores |
| Gabinete | À prova de intempéries; válvula com revestimento anticorrosão |
Valores em bar e °C convertidos a partir dos dados oficiais da Gardner Denver (psig e °F). Consulte a TMAX para tensão de alimentação e configuração exata do seu ponto de drenagem.
Aplicações
- Reservatórios de ar comprimido com acúmulo de incrustação e ferrugem.
- Pontos de drenagem após secadores dessecantes, sujeitos a pó de dessecante.
- Separadores de condensado e drenos de linha em redes de ar comprimido industriais.
- Sistemas de alta pressão e aplicações severas onde drenos solenoides falham por entupimento.
- Instalações críticas que não podem parar de drenar em quedas de energia.
Produtos relacionados
- Dreno eletrônico temporizado de condensado DS3 – Gardner Denver
- Dreno mecânico de condensado série DS1 – Gardner Denver
- Dreno de condensado pneumático NA750 zero perda de ar – Gardner Denver
- Secador de ar dessecante de torre única DST – Gardner Denver
- Secador de ar dessecante com purga por soprador GBPD – Gardner Denver
Perguntas frequentes
O que é um dreno motorizado de condensado?
É um dreno que usa uma válvula de esfera acionada por motor, em vez de uma válvula solenoide, para descarregar o condensado em ciclos programados. A passagem plena permite eliminar água, óleo e partículas sólidas sem entupir.
Quando escolher o DS4 em vez do dreno temporizado DS3?
O DS4 é indicado quando o condensado carrega incrustações, ferrugem ou pó de dessecante que entopem ou travam drenos solenoides. Para cargas de condensado limpas e menores, o DS3 é uma opção mais simples.
Qual a pressão máxima do dreno DS4?
Segundo a Gardner Denver, o DS4 opera com pressão máxima de 600 psig, cerca de 41,4 bar, com temperatura máxima do fluido de 190 °F (aprox. 88 °C).
O DS4 funciona durante falta de energia?
Sim. O DS4 possui bateria de backup que mantém o dreno em operação durante falhas de energia elétrica.
