Descrição

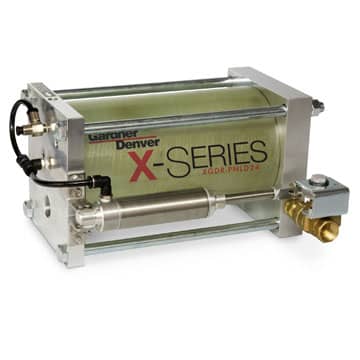

O dreno pneumático de condensado PNLD (série XGDR-PNLD24) da Gardner Denver remove automaticamente a água e o óleo acumulados no sistema de ar comprimido, sem precisar de energia elétrica. Uma boia de aço inoxidável detecta o nível do condensado e comanda, por ar, a abertura de uma válvula de esfera de passagem plena, que descarrega o líquido sem entupir com ferrugem ou carepa. A TMAX Compressores, distribuidora Gardner Denver em Minas Gerais, fornece o dreno PNLD com apoio técnico para seleção e instalação.
Como funciona o dreno de condensado PNLD
O condensado entra por uma das duas conexões de entrada e se acumula em um reservatório translúcido. À medida que o reservatório enche, a boia de aço inoxidável sobe. Em um nível pré-definido, ela aciona um conjunto de gatilho magnético isolado, que direciona o ar de controle para o atuador da válvula. O atuador abre a válvula de dreno de passagem plena e o condensado é expelido. Quando a boia desce, o gatilho fecha a linha de ar de controle, o atuador fecha a válvula de esfera e o dreno volta ao modo de coleta.
Benefícios do dreno pneumático PNLD Gardner Denver
- Totalmente pneumático: não requer eletricidade, ideal para locais sem ponto de energia.
- Operação sob demanda: drena apenas quando há condensado acumulado.
- Não entope: válvula de passagem plena que lida com carepa e ferrugem sem obstrução.
- Design confiável: conjunto de gatilho isolado, não afetado por contaminantes.
- Inspeção visual rápida: reservatório translúcido permite checar o nível do condensado.
- Compacto e de perfil horizontal baixo: pode ser montado embaixo de equipamentos.
- Versátil: uma unidade pode atender vários pontos do sistema de ar comprimido.
Especificações técnicas do dreno XGDR-PNLD24
| Característica | XGDR-PNLD24 |
|---|---|
| Tipo | Dreno de condensado pneumático por boia |
| Capacidade de descarga | 24 oz (aprox. 0,7 L) |
| Acionamento | 100% pneumático, sem energia elétrica |
| Sensor de nível | Boia de aço inoxidável com gatilho magnético isolado |
| Válvula de descarga | Válvula de esfera de passagem plena, antientupimento |
| Reservatório | Translúcido, para inspeção visual |
| Conexões de entrada | Duas opções de entrada |
| Marca | Gardner Denver |
Dados conforme a página oficial da Gardner Denver. Para pressão de trabalho, conexões e demais detalhes do seu projeto, consulte a equipe técnica da TMAX.
Aplicações do dreno de condensado PNLD
- Reservatórios de ar comprimido e separadores de condensado.
- Filtros coalescentes e filtros de linha.
- Secadores de ar por refrigeração e pós-resfriadores.
- Instalações sem energia elétrica disponível no ponto de drenagem.
- Sistemas com condensado carregado de ferrugem, carepa e partículas.
- A maioria das instalações de compressores industriais.
Produtos relacionados
- Dreno pneumático de condensado BMD/SMD/TMD – Gardner Denver
- Dreno de condensado pneumático NA750 zero perda de ar – Gardner Denver
- Separador de água e óleo CTS Eliminator II – Gardner Denver
- Secador de ar por refrigeração RGDA – Gardner Denver
- Compressor de ar parafuso ESM/VS 30-132 kW – Gardner Denver
Perguntas frequentes
O dreno PNLD precisa de energia elétrica?
Não. O dreno XGDR-PNLD24 é totalmente pneumático: a boia aciona um gatilho magnético que usa o próprio ar comprimido para abrir e fechar a válvula de descarga.
O dreno PNLD entope com sujeira do condensado?
Não. Ele usa uma válvula de esfera de passagem plena, projetada para lidar com carepa e ferrugem sem obstrução, e o gatilho fica isolado dos contaminantes.
Qual a capacidade de descarga do XGDR-PNLD24?
A capacidade de descarga é de 24 onças (cerca de 0,7 litro), com operação sob demanda: o dreno só descarrega quando o reservatório atinge o nível definido.
Onde instalar o dreno de condensado pneumático?
Nos pontos de acúmulo de condensado, como fundo do reservatório, filtros, secadores e pós-resfriadores. O perfil baixo permite montar o dreno embaixo dos equipamentos.
