Descrição

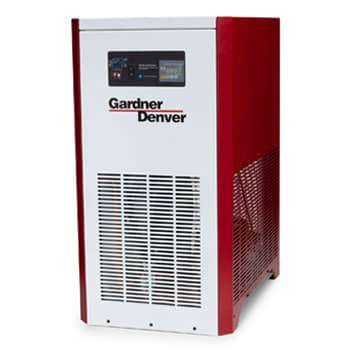

O secador de ar refrigerado XGNC da Gardner Denver é um secador por refrigeração não cíclico projetado para remover a umidade do ar comprimido de forma contínua e confiável. A série cobre vazões de 75 a 1.600 SCFM (120 a 2.718 Nm³/h) e mantém o ponto de orvalho constante em diferentes níveis de carga, o que protege a rede de ar, os equipamentos pneumáticos e o produto final. A TMAX Compressores, distribuidora Gardner Denver em Minas Gerais, oferece seleção técnica, instalação e manutenção do secador XGNC para indústrias de Belo Horizonte, Contagem, Betim e todo o estado.
O que é o secador de ar refrigerado não cíclico XGNC?
O XGNC é um secador de ar comprimido por refrigeração em que o circuito frigorífico opera de forma contínua (não cíclica). O ar quente e úmido que sai do compressor é resfriado em um trocador de calor, a água condensa e é separada e drenada automaticamente. O resultado é ar comprimido seco, com ponto de orvalho estável, testado conforme as condições da norma ISO 7183 e a referência CAGI ADF100.
Benefícios do secador XGNC Gardner Denver
- Compressor frigorífico hermético: totalmente selado, de alta qualidade, para operação silenciosa e confiável.
- Trocador de calor resistente à corrosão: projeto voltado a boa troca térmica, menor perda de carga e alta confiabilidade.
- Separador de alta eficiência: remove a umidade em diversas aplicações, inclusive em condições de carga parcial.
- Dreno elétrico ajustável: dreno de condensado com abertura ampla, resistente a entupimentos.
- Gabinete robusto: aço de alta espessura com pintura eletrostática a pó para acabamento durável.
- Condensadores superdimensionados: posicionados para limitar o acúmulo de pó e sujeira.
- Controle completo: parâmetros de controle aprimorados, diagnósticos e alarmes.
- Testado na fábrica: cada unidade é testada quanto à estanqueidade e à conformidade com as especificações.
Especificações técnicas do secador de ar refrigerado XGNC
| Modelo | Vazão (SCFM / Nm³/h) | Perda de carga (psi) | Tensão | Conexão | Potência (kW) | Refrigerante | Peso (kg) |
|---|---|---|---|---|---|---|---|
| XGNCA75 | 75 / 120 | 2,94 | 115/1/60 | 3/4″ FPT | 0,66 | R-513A | 43 |
| XGNCA100 | 100 / 160 | 3,5 | 115/1/60 | 3/4″ FPT | 0,85 | R-513A | 45 |
| XGNCA150 | 150 / 240 | 3,2 | 115/1/60 | 1½” FPT | 0,88 | R-513A | 70 |
| XGNCA200 | 200 / 321 | 4,4 | 115/1/60 | 1½” FPT | 1,12 | R-513A | 78 |
| XGNCA250 | 250 / 401 | 5,71 | 115/1/60 | 1½” FPT | 1,52 | R-513A | 200 |
| XGNC300 | 300 / 510 | 2 | 460/3/60 | 2″ MNPT | 2,4 | R-404A | 170 |
| XGNC400 | 400 / 680 | 2,9 | 460/3/60 | 2″ MNPT | 3,6 | R-404A | 170 |
| XGNC500 | 500 / 850 | 2,9 | 460/3/60 | 3″ MNPT | 3,7 | R-404A | 431 |
| XGNC600 | 600 / 1.020 | 3 | 460/3/60 | 3″ MNPT | 4,6 | R-404A | 431 |
| XGNC700 | 700 / 1.190 | 2,7 | 460/3/60 | 3″ MNPT | 5,9 | R-404A | 476 |
| XGNC800 | 800 / 1.360 | 3 | 460/3/60 | 3″ MNPT | 5,9 | R-404A | 476 |
| XGNC1000 | 1.000 / 1.700 | 2,4 | 460/3/60 | 4″ flange CL150 | 7,4 | R-404A | 771 |
| XGNC1200 | 1.200 / 2.040 | 3,1 | 460/3/60 | 4″ flange CL150 | 9,5 | R-404A | 782 |
| XGNC1600 | 1.600 / 2.718 | 3,3 | 460/3/60 | 4″ flange CL150 | 11,3 | R-404A | 848 |
- Pressão máxima de operação: 300 psig (cerca de 20,7 bar) nos modelos maiores e 203 psig (cerca de 14 bar) nos modelos menores.
- Temperatura máxima do ar de entrada: até 60 °C nos modelos menores e 49 °C nos modelos maiores.
- Condições de referência (ISO 7183, opção A2): ar de entrada a 100 psig e 38 °C; ambiente a 38 °C.
- Gabinete: NEMA 1.
Dados conforme informações publicadas pela Gardner Denver. As tensões disponíveis para o Brasil devem ser confirmadas na cotação.
Aplicações
- Linhas de ar comprimido industriais que exigem ar seco para ferramentas e atuadores pneumáticos.
- Indústrias metalúrgica, de mineração, automotiva, alimentícia, têxtil e de embalagens.
- Pintura, sopro e instrumentação, onde a umidade causa defeitos e corrosão.
- Instalações com compressores de parafuso de média e alta vazão, como salas de compressores centralizadas.
Produtos relacionados
- Compressor de ar parafuso ESM/VS 30-132 kW – Gardner Denver
- Secador de ar por refrigeração não cíclico GSRN – Gardner Denver
- Filtros coalescentes Série XG – Gardner Denver
- Dreno eletrônico temporizado de condensado DS3 – Gardner Denver
- Reservatório de ar comprimido XGTK – Gardner Denver
- Soluções em tratamento de ar comprimido
Perguntas frequentes sobre o secador XGNC
Qual a vazão do secador de ar refrigerado XGNC?
A série XGNC da Gardner Denver atende vazões de 75 SCFM (120 Nm³/h) no modelo XGNCA75 até 1.600 SCFM (2.718 Nm³/h) no modelo XGNC1600, com 14 modelos para dimensionar o secador conforme o compressor.
O que significa secador não cíclico?
No secador não cíclico, o circuito de refrigeração funciona de forma contínua enquanto o secador está ligado. Isso mantém o ponto de orvalho constante mesmo com variações de carga, com construção simples e robusta.
Quais gases refrigerantes o XGNC utiliza?
Os modelos XGNCA75 a XGNCA250 utilizam o refrigerante R-513A, e os modelos XGNC300 a XGNC1600 utilizam o R-404A, segundo dados da Gardner Denver.
A TMAX faz instalação e manutenção do secador XGNC em Minas Gerais?
Sim. A TMAX Compressores é distribuidora Gardner Denver em Minas Gerais e faz o dimensionamento, a instalação, a partida técnica e a manutenção preventiva de secadores de ar comprimido em todo o estado.
