Descrição
O separador de líquidos para ar comprimido da Gardner Denver foi desenvolvido para sistemas em que o excesso de água livre e de contaminação sólida é um problema. Instalado após resfriadores posteriores (aftercoolers), antes de secadores ou em pontos estratégicos da rede, ele retira o líquido do ar antes que chegue aos equipamentos e ao processo. A TMAX Compressores, distribuidora Gardner Denver em Minas Gerais, fornece o separador de líquidos com dimensionamento correto para a vazão e a pressão da sua instalação.

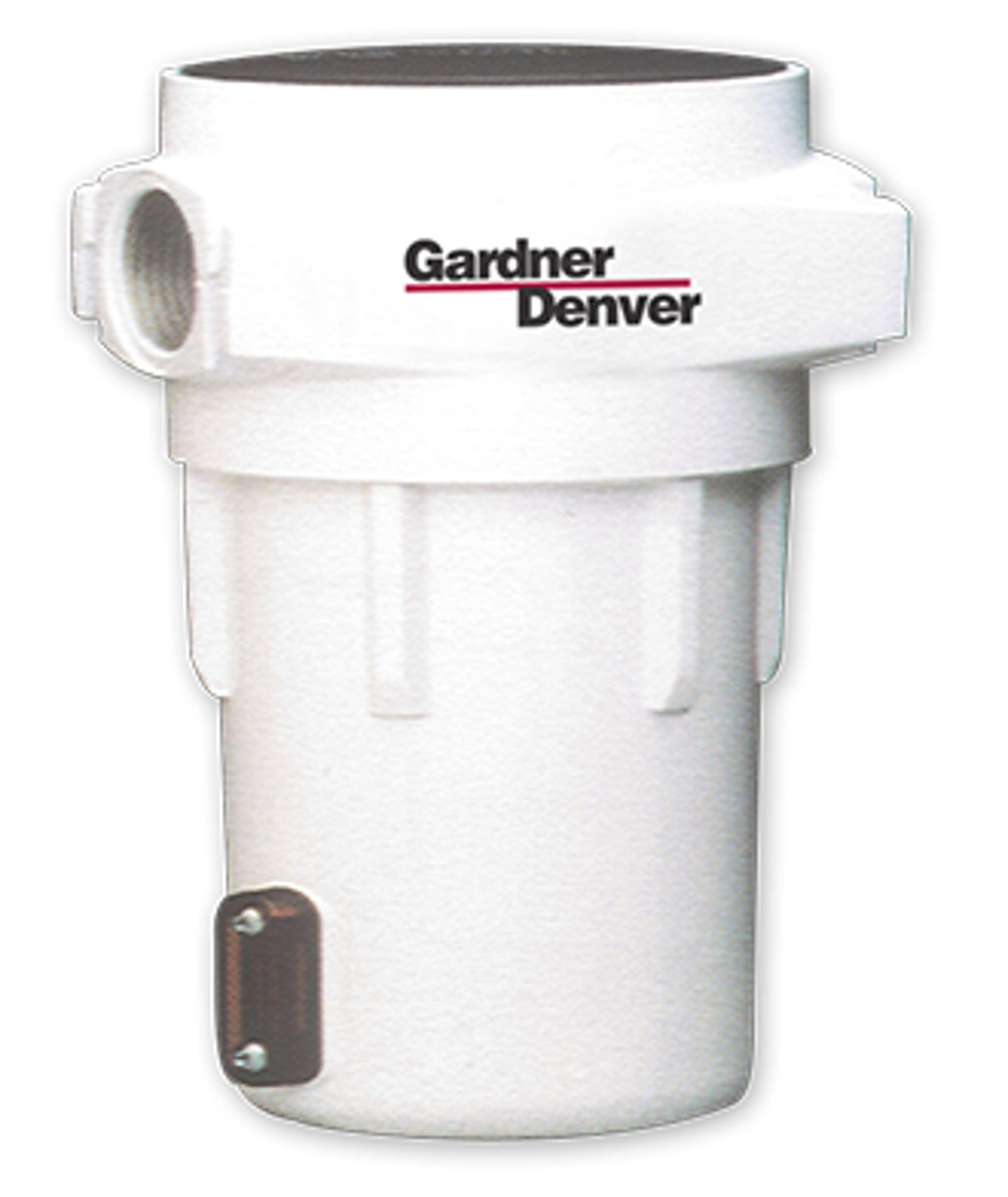

O que é o separador de líquidos Gardner Denver
É um separador de água e óleo em linha, com corpo metálico e copo de fácil remoção, que separa o líquido do fluxo de ar comprimido com baixa queda de pressão. A linha atende vazões de 25 a 120 SCFM (a 100 psig) e conexões de ¼” a 1″ NPT, com versões de dreno interno automático ou dreno opcional.
Benefícios do separador de líquidos para ar comprimido
- Altas vazões com baixa perda de carga: diferencial de pressão de 1,0 psid (cerca de 0,07 bar) na vazão nominal.
- Carcaça resistente: alumínio fundido leve ou zinco fundido, com pintura epóxi externa contra corrosão.
- Manutenção rápida: copos com engate rápido de série e copo nervurado com encaixe para chave “C”.
- Drenagem automática: modelos com dreno interno e três modelos com opção de dreno automático.
- Proteção dos secadores: reduz a carga de água que chega aos secadores por refrigeração e por adsorção.
Especificações técnicas
| Modelo | Conexão (NPT) | Vazão (SCFM a 100 psig) | Peso | Dreno automático |
|---|---|---|---|---|
| 7000347 | ¼” | 25 | 2,2 lb (1,0 kg) | Opcional |
| 7000348 | ¼” | 25 | 2,2 lb (1,0 kg) | Interno |
| 7000349 | ⅜” | 50 | 2,6 lb (1,2 kg) | Opcional |
| 7000351 | ½” | 50 | 2,6 lb (1,2 kg) | Opcional |
| 7000352 | ½” | 50 | 2,6 lb (1,2 kg) | Interno |
| 7000353 | ¾” | 100 | 6,0 lb (2,7 kg) | Opcional |
| 7000354 | ¾” | 100 | 6,0 lb (2,7 kg) | Interno |
| 7000355 | 1″ | 120 | 6,0 lb (2,7 kg) | Opcional |
| 7000356 | 1″ | 120 | 6,0 lb (2,7 kg) | Interno |
| Limite de operação | Valor |
|---|---|
| Pressão máxima | 200 psig (aprox. 13,8 bar) |
| Temperatura mínima | 35 °F (aprox. 1,7 °C) |
| Temperatura máxima | 175 °F (aprox. 79 °C) |
| Diferencial de pressão | 1,0 psid na vazão nominal |
Dados conforme a Gardner Denver. Para vazões em pressões mais altas, a TMAX consulta o fabricante e indica o modelo adequado.
Aplicações
- Separação de água após resfriadores posteriores (aftercoolers) e intercoolers.
- Proteção de secadores por refrigeração e por adsorção.
- Separação de água após reservatórios de ar, em pontos estratégicos de redes extensas.
- Outras separações líquido/gás onde água e sólidos causam problemas.
Monte um sistema de tratamento de ar completo
O separador de líquidos rende mais quando trabalha junto com compressor, secador, filtros e drenos dimensionados para a mesma vazão. Veja outros produtos Gardner Denver na TMAX:
- Filtros coalescentes Série XG – Gardner Denver
- Secador de ar por refrigeração RGDA 7-1200 SCFM – Gardner Denver
- Dreno de condensado NA750 zero perda de ar – Gardner Denver
- Separador de água e óleo CTS Eliminator II – Gardner Denver
- Compressor de ar parafuso ESM/VS 7-22 kW – Gardner Denver
- Linha completa de tratamento de ar
Perguntas frequentes
Para que serve um separador de líquidos no ar comprimido?
Ele remove a água livre e as partículas sólidas que se formam no ar comprimido, principalmente após o resfriador posterior. Isso reduz a corrosão da rede, protege os secadores e evita que umidade chegue às ferramentas e ao processo.
O separador de líquidos substitui o secador de ar?
Não. O separador retira a água em estado líquido, mas não reduz o ponto de orvalho. Ele trabalha antes do secador, diminuindo a carga de umidade e aumentando a eficiência do secador por refrigeração ou por adsorção.
Qual modelo escolher para o meu compressor?
A escolha depende da vazão e da pressão de trabalho. A linha cobre de 25 a 120 SCFM a 100 psig, com conexões de ¼” a 1″ NPT. A equipe da TMAX avalia sua instalação e indica o modelo e o tipo de dreno mais adequados.
A TMAX atende fora de Belo Horizonte?
Sim. A TMAX atende indústrias de toda Minas Gerais, incluindo Contagem, Betim, Juiz de Fora, Uberlândia, Ipatinga e Divinópolis.
Solicite um orçamento
Precisa eliminar água da sua rede de ar comprimido? Fale com um especialista da TMAX Compressores, distribuidora Gardner Denver em Minas Gerais. Solicite um orçamento pelo WhatsApp.
