Descrição

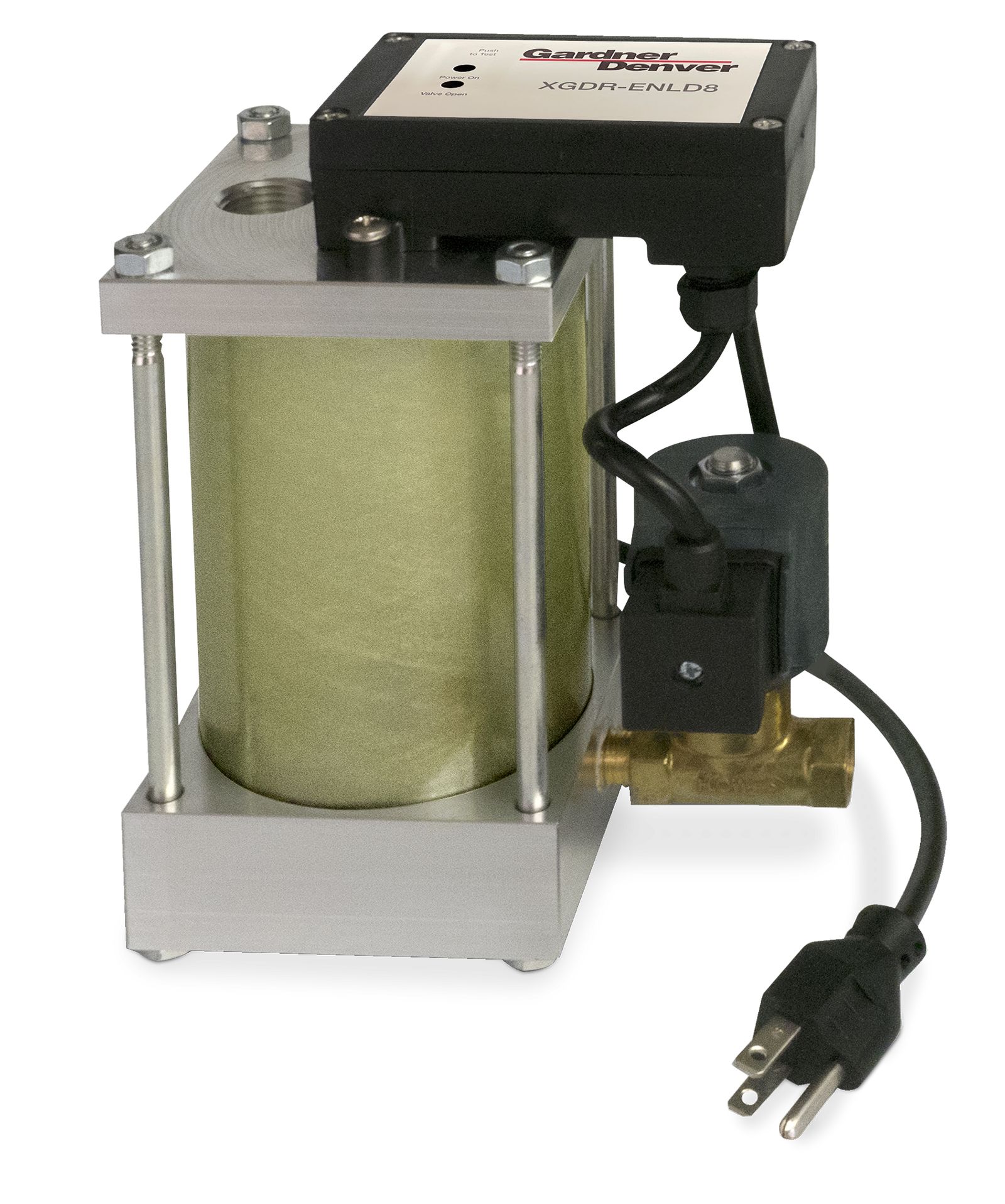

O dreno de condensado elétrico XGDR-ENLD da Gardner Denver elimina a água e o óleo acumulados em compressores, secadores, filtros e reservatórios sem desperdiçar ar comprimido. Diferente dos drenos temporizados, ele só abre quando o condensado atinge o nível certo, detectado por uma chave de nível em aço inoxidável. A TMAX Compressores, distribuidora autorizada Gardner Denver em Minas Gerais, fornece, instala e dá suporte técnico a esta linha para indústrias de Belo Horizonte, Contagem, Betim e todo o estado.
Como funciona o dreno de condensado elétrico XGDR-ENLD
O condensado entra por uma das duas entradas e se acumula em um reservatório translúcido. Quando o reservatório enche, a chave de nível em aço inox envia um sinal para a válvula posi-valve de fluxo reto, que abre uma descarga de passagem plena. Assim que o condensado é eliminado, a válvula fecha antes de qualquer saída de ar comprimido. Luzes indicadoras mostram a alimentação e o acionamento da válvula, e uma chave de acionamento manual permite testar o dreno a qualquer momento.
Benefícios do dreno XGDR-ENLD Gardner Denver
- Zero perda de ar: descarrega apenas condensado, reduzindo o consumo de energia do compressor.
- Válvula antientupimento: a posi-valve de fluxo reto, tipo guilhotina, deixa passar ferrugem e incrustações que travariam válvulas solenoides comuns, sem filtros para limpar.
- Projeto vertical e compacto: cabe em espaços reduzidos na casa de compressores.
- Reservatório translúcido: permite conferir o nível de condensado com uma simples olhada.
- Luzes indicadoras: status de energia e de descarga visíveis à distância.
- Dois tamanhos: modelos ENLD8 e ENLD21 para dimensionar o dreno conforme a vazão do sistema.
Especificações técnicas
| Especificação | XGDR-ENLD8 | XGDR-ENLD21 |
|---|---|---|
| Entradas | (2) 1/2″ NPT | 3/4″ e 1/2″ NPT |
| Saída | 1/4″ NPT | 1/4″ NPT |
| Capacidade para compressor | 450 cfm (≈ 12,7 m³/min) | 1.125 cfm (≈ 31,9 m³/min) |
| Capacidade para secador | 900 cfm (≈ 25,5 m³/min) | 2.250 cfm (≈ 63,7 m³/min) |
| Capacidade para filtro | 2.700 cfm (≈ 76,5 m³/min) | 6.750 cfm (≈ 191 m³/min) |
| Pressão de operação | 0 a 200 psi (0 a 13,8 bar) | 0 a 200 psi (0 a 13,8 bar) |
| Temperatura de operação | 35 a 180 °F (≈ 2 a 82 °C) | 35 a 180 °F (≈ 2 a 82 °C) |
| Descarga por ciclo | 8 oz (≈ 237 mL) | 21 oz (≈ 621 mL) |
| Peso | 5 lb (≈ 2,3 kg) | 10 lb (≈ 4,5 kg) |
Materiais: reservatório em alumínio e compósito, haste de controle com revestimento de Teflon, boia e sede em aço inoxidável, vedação em Viton.
Aplicações
- Drenagem de compressores de ar parafuso, pistão e isentos de óleo.
- Secadores de ar por refrigeração e por adsorção.
- Filtros coalescentes e de partículas da linha de ar comprimido.
- Reservatórios de ar e pontos baixos da rede de distribuição.
- Instalações com condensado carregado de ferrugem e incrustações, onde válvulas solenoides convencionais entopem.
Produtos relacionados
- Dreno de condensado pneumático NA750 zero perda de ar – Gardner Denver
- Dreno eletrônico temporizado de condensado DS3 – Gardner Denver
- Dreno motorizado de condensado DS4 – Gardner Denver
- Separador de água e óleo CTS Eliminator II – Gardner Denver
- Compressor de ar parafuso ESM/VS 30-132 kW – Gardner Denver
Perguntas frequentes sobre o dreno de condensado elétrico XGDR-ENLD
O dreno XGDR-ENLD desperdiça ar comprimido?
Não. Ele abre a válvula apenas quando a chave de nível detecta o reservatório cheio e fecha antes da saída de ar, por isso é classificado como dreno de zero perda de ar.
Qual modelo escolher, ENLD8 ou ENLD21?
O ENLD8 atende compressores de até 450 cfm (≈ 12,7 m³/min), secadores de até 900 cfm e filtros de até 2.700 cfm. Para vazões maiores, até 1.125 cfm em compressores, o indicado é o ENLD21.
Qual a diferença para um dreno temporizado?
O dreno temporizado abre em intervalos fixos, com ou sem condensado, e perde ar a cada ciclo. O XGDR-ENLD trabalha por nível: descarrega só quando há condensado, economizando energia.
A TMAX instala o dreno em Minas Gerais?
Sim. A TMAX Compressores dimensiona, fornece e instala drenos Gardner Denver em todo o estado de Minas Gerais, com assistência técnica autorizada.
Solicite um orçamento
Quer reduzir o desperdício de ar comprimido na drenagem de condensado? Fale com a TMAX Compressores, distribuidora autorizada Gardner Denver em Minas Gerais. Solicite um orçamento pelo WhatsApp.
